Alan osaaminen

Litteäpäinen peukaloruuvi Upotuskulmat – Miksi 82° ja 90° eivät ole vaihdettavissa

Tasakantaisen peukaloruuvin upotuskulma on yksi yleisimmin väärin ilmoitetuista mitoista paneelikiinnityskokoonpanoissa, mutta sen seuraukset ovat välittömiä ja mitattavissa. Tuumasarjan tasakantaiset ruuvit noudattavat 82°:n kulmastandardia (ASME B18.6.3), kun taas metriset litteäkantaiset ruuvit ovat 90°:n (ISO 7046 / DIN 965) mukaisia. Kun ruuvia ja sen vastinetta leikataan eri kulmiin, laakerin kosketin siirtyy koko pinnan kosketuksesta kapeaan rengasmaiseen linjaan - joko pään ulkoreunassa tai sisäkurkussa epäsuhtaisuuden suunnasta riippuen.

Linjakontaktilla pintakosketuksen sijaan on kaksi suoraa seurausta. Ensinnäkin tehokas kiinnitysalue pienenee jopa 70 %, mikä tarkoittaa, että paneeli voi siirtyä sivusuunnassa kuormien alla, jotka oikein sovitettu kokoonpano voisi pitää paikallaan. Toiseksi kontaktilinjan keskittynyt jännitys kiihdyttää sekä ruuvin pään että upotetun paneelimateriaalin paikallista muodonmuutosta – erityisen ongelmallista alumiini-, muovi- tai painevaletuissa sinkkipaneeleissa, joissa materiaali on pehmeämpää kuin ruuvi. Peukaloruuvisovelluksissa, joita avataan ja suljetaan toistuvasti, tämä muodonmuutos etenee jokaisen jakson aikana, mikä lopulta saa pään istumaan näkyvästi ylpeänä paneelin pinnasta jopa täysin kiristettynä. Upotuskulman määrittäminen nimenomaisesti hankintapiirroksissa — sen sijaan, että luottaisi "vakiooletuksiin" - eliminoi tämän vikatilan kokonaan.

Suzhou Anzhikou Hardware Technology Co., Ltd. koneistaa litteäpäisiä peukaloruuvin upotteita käyttämällä CNC-sorvauskeskuksia, jotka pitävät mukana tulevan kulman ±0,5°:n tarkkuudella, ja prosessissa oleva optinen mittaus vahvistaa vaatimustenmukaisuuden. Asiakkaille, jotka toimittavat tietyn standardin mukaan valmistettuja paneeleja, Anzhikoun suunnittelutiimi vertailee paneelin upotusspesifikaatioita ennen tuotantoa varmistaakseen täydellisen kulman yhteensopivuuden.

Kuinka päästä varteen siirtymägeometria vaikuttaa peukaloruuvin suorituskykyyn sivuttaiskuormituksessa

Useimmissa käsin kiinnityssovelluksissa, peukaloruuvit oletetaan kantavan vain aksiaalisia puristuskuormia. Käytännössä paneelikokoonpanoihin kohdistuu usein sivuttaisvoimia käsittelystä, lämpölaajenemiserosta paneelin ja alustan välillä tai tärinän aiheuttamasta heilumisesta. Pään ja varren välisen siirtymän geometria – fileen säde tai alileikkaus risteyksessä – määrittää, kuinka ruuvi jakaa nämä sivuttaiset taivutusjännitykset ja alkaako väsymishalkeilu kyseisellä vyöhykkeellä.

Terävä alaleikkaus pään ja varren liitoksessa keskittää taivutusjännityksen yhteen poikkileikkaukseen ja on tunnettu väsymisen alkamiskohta erityisesti ruostumattomissa teräsruuveissa, joihin kohdistuu syklistä kuormitusta. Runsas fileen säde – tyypillisesti 0,1× 0,15× varren halkaisija – jakaa jännitysgradientin uudelleen suuremmalle materiaalitilavuudelle ja pidentää väsymisikää merkittävästi. Tasakantaisissa peukaloruuveissa tämä file on osittain piilossa upotetun paneelin sisällä, mikä tarkoittaa, että silmämääräinen tarkastus ei voi vahvistaa sen läsnäoloa; se on tarkastettava mitattuna tulevan tarkastuksen yhteydessä profiiliprojektorilla tai CMM:llä.

Laakeripinnan leveydellä on myös rooli sivuttaiskuormituksen kestävyydessä. Leveämpi laakeripinta - tasainen rengasmainen alue upotuksen seinämän ja varren välillä - lisää käytettävissä olevaa momenttivartta keinumista vastaan ​​ja jäykistää liitosta tehokkaasti kulmasiirtymää vastaan. Pienen halkaisijan omaaville tasakantaisille peukaloruuveille (M3 ja alle tai nro 6 ja alle tuumakokoissa) tämä laakeripinta voi olla äärimmäisen kapea, ja laakerin vähimmäisleveyden määrittäminen pään kulman lisäksi tulee tärkeäksi korkeakierroksisissa tai tärinäalttiissa sovelluksissa.

Vääntömomenttirajat käsikäyttöisille peukaloruuveille – realististen kiristysvoima-odotusten asettaminen

Peukaloruuveja käyttävien kokoonpanojen jatkuva suunnitteluvirhe on oletus, että sormella kohdistettu vääntömomentti saavuttaa merkityksellisen kiristysesijännityksen, joka on verrattavissa työkalukäyttöisiin kiinnikkeisiin. Ergonomiset tutkimukset asettavat aikuisen peukalon ja etusormen keskimääräisen vääntömomentin välille 0,3–0,9 N·m jatkuvaa käyttöä varten, ja huiput ovat jopa 1,4 N·m lyhytaikaisissa pyälletyissä päissä. Vertailun vuoksi standardi M4-pultti, joka on kiristetty 70 %:n kestävään kuormaan, vaatii noin 2,8 N·m. Tällä aukolla on suoria vaikutuksia liitoksen suunnitteluun.

Peukaloruuvit eivät saa olla ensisijainen kiinnityselementti liitoksissa, jotka riippuvat kitkasta siirtämään leikkauskuormia paneelien välillä. Niiden tarkoituksenmukainen rooli on asennon säilyttäminen – kansipaneelin pitäminen liitäntäpintaa vasten, jotta se ei kolise, EMI-tiivisteen puristus pysyy sen toiminta-alueella tai saranoitu ovi ei heilu auki – ei rakenteellisen kuorman siirtoa. Kun suunnittelijat määrittävät peukaloruuvit odottaen niiden kiinnittyvän samalla luotettavuudella kuin kiristetty koneruuvi, tuloksena on kenttäraportteja paneelien tärisemisestä löysällä, tiivisteiden tiivistymiskyvyttömyydestä tai kansista, jotka voidaan siirtää käsin painamalla.

Seuraavat viitearvot auttavat asettamaan realistisia suunnitteluparametreja määritettäessä litteäpäisiä peukaloruuveja paneelikokoonpanoissa:

Näissä arvoissa oletetaan pyällettyä päätä, jossa on riittävä pitopinta. Sileä tai kulunut pää vähentää saavutettavaa vääntömomenttia 30–50 %, mikä siirtää monet sovellukset kokonaan pois toiminnallisesta vääntömomenttiikkunastaan. Tästä syystä pyälletyn kunto on huollon kannalta tärkeä, ei vain esteettinen, siipiruuveille, joita käytetään usein niiden käyttöiän aikana.

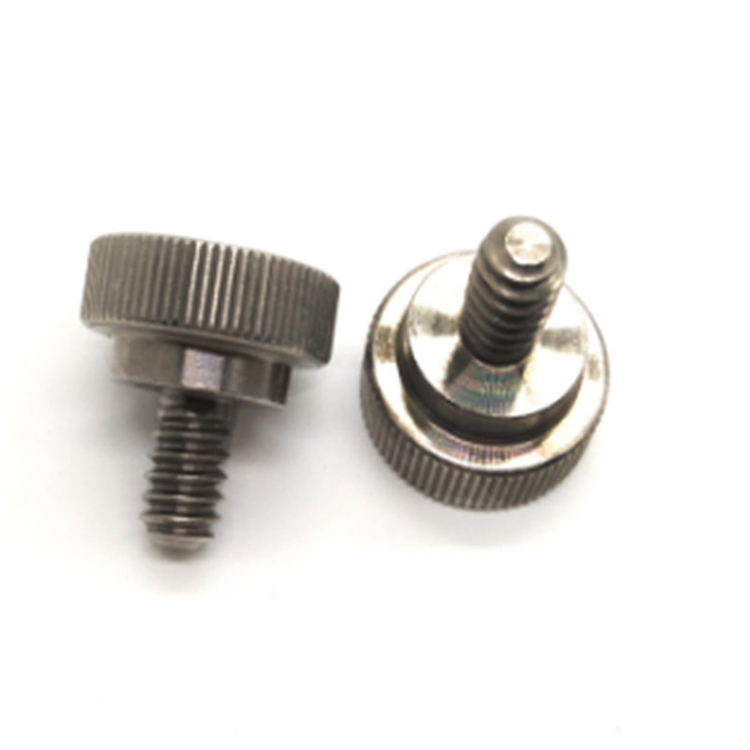

Ei-standardi litteäpäiset peukaloruuvit ja kun mukautettu työkalu on perusteltua

Vakioluettelon litteäpäiset peukaloruuvit kattavat hyvin määritellyn kokoalueen, kierrevälit ja pään halkaisijat, mutta tuotesuunnittelun rajoitukset työntävät sovellukset usein tämän alueen ulkopuolelle. Laajennetut pään halkaisijat suurempaan pitoalueeseen, kapeaprofiiliset päät ohuiden paneelien välykseen, hybridi pyälletty plus-urapäät sekä käsi- että työkalukäyttöön ja mukautetut varren pituudet tietyille paneelipinopaksuuksille ovat kaikki yleisiä vaatimuksia, joita luettelotuotteet eivät voi täyttää. Sen ymmärtäminen, milloin räätälöidyt työkalut ovat taloudellisesti perusteltuja verrattuna siihen, milloin suunnittelusovitettu luettelotuote riittää, on käytännöllinen hankintapäätös, joka vaikuttaa sekä yksikkökustannuksiin että toimitusaikaan.

Kylmäpäisten litteäpäisten peukaloruuvien räätälöidyt työkalut ovat kustannuksiltaan perusteltuja, kun seuraavat ehdot täyttyvät:

• Vuosimäärä ylittää noin 5 000–10 000 kappaletta – tämän kynnyksen alapuolella työkalujen kuoletuskustannukset kappaletta kohti ylittävät tyypillisesti muunnetun luettelotuotteen tai CNC-koneistetun vaihtoehdon palkkion.
• Epästandardimitta on kylmäpäisessä geometriassa (pään halkaisija, pään korkeus, pyäleen ulkohalkaisija) eikä toissijaisissa ominaisuuksissa – kylmäpään työkalut lisäävät suhteellisen vaatimattomia kustannuksia verrattuna kappalekohtaisiin tilavuussäästöihin, kun taas toissijaisia CNC-ominaisuuksia voidaan lisätä vakioaihioon ilman uusia kärkimuotteja.
• Sovelluksella on määritelty monivuotinen tuotantohorisontti – telinelaitteiden, testausinstrumenttien ja teollisuuskoteloiden peukaloruuvit ovat tyypillisesti vakaita 5–10 vuotta, mikä antaa riittävästi aikaa työkaluinvestoinnin kuolettamiseen.
• Toiminnallisia vaatimuksia ei voida täyttää jälkikäsittelyllä vakioaihiota – jos pään halkaisija on rajoitteena, toissijainen sorvaus voi avata sen suuremmalle halkaisijalle, mutta ei voi lisätä materiaalia kylmäpäisessä aihiossa; uusi kuoppi on ainoa vaihtoehto

Suzhou Anzhikou Hardware Technology Co., Ltd.:llä on yli 20 vuoden kokemus epästandardista ruuvien räätälöimisestä, ja sen 10 asiantuntijan suunnittelutiimi arvioi asiakkaan piirustuksia löytääkseen kustannustehokkaimman tuotantoreitin – olipa kyseessä muunneltu vakioaihio, uusi kylmäsuulakepuristus tai CNC-sorvattu osa tankosta. Asiakkaille, jotka vievät vientiä Aasian, Euroopan ja Pohjois-Amerikan markkinoille, Anzhikou tarjoaa myös mittojen noudattamista koskevia asiakirjoja, jotka on yhdenmukaistettu asianmukaisten alueellisten standardien kanssa, mikä vähentää asiakkaiden omien saapuvien tarkastusprosessien taakkaa.
