Kuinka kierteen vierimisen geometria ohjaa suoraan valmiin langan laatua

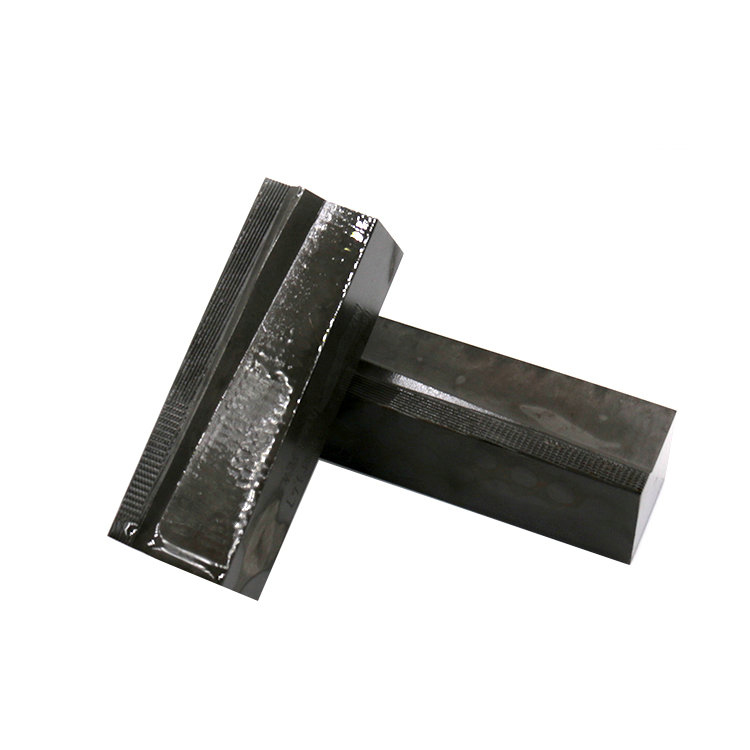

Kierteen rullausmuotit älä leikkaa materiaalia – ne syrjäyttävät sitä, ja valmiin kierreprofiilin tarkkuus määräytyy täysin meistin geometrian mukaan, ennen kuin yksittäinen aihio tulee koneeseen. Muotin pintaan hiotun kierteen tulee ottaa huomioon takaisinjousto, materiaalivirtausominaisuudet ja työkappaleen materiaalin elastinen palautuminen valssauspaineen vapautumisen jälkeen. Vähähiilisen teräsaihion takajousto on minimaalinen ja meistinprofiilit voivat vastata läheisesti lopullista kierrespesifikaatiota. Ruostumattomasta teräksestä tai titaanista 0,3° - 0,8°:n takaisinjoustokompensaatio kyljen kulmassa on rakennettava muotin geometriaan hiontavaiheessa - muuten valmis kierre mittaa hieman auki ja epäonnistuu mittaustarkistuksessa, vaikka itse meisti on mitoiltaan oikea.

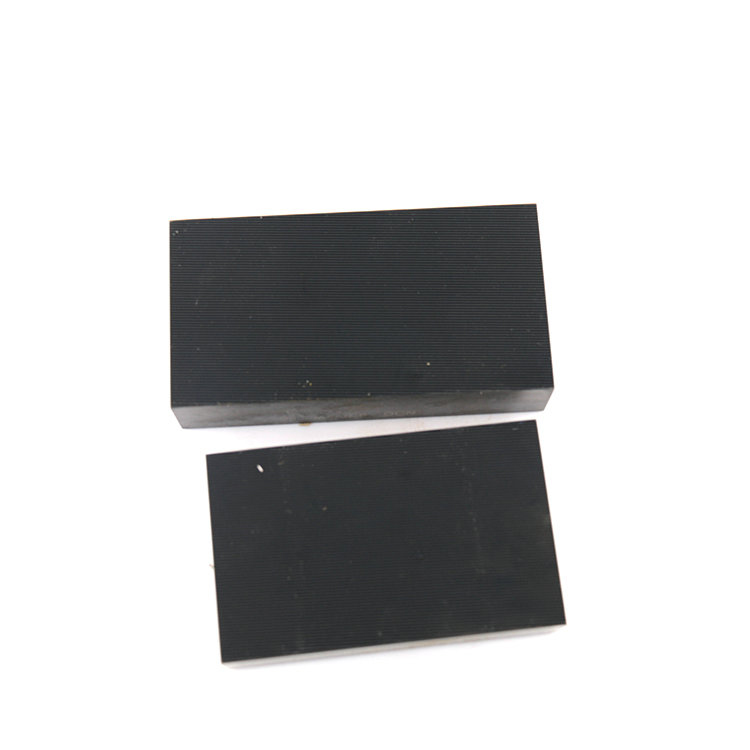

Tasakierteisen valssausmuotin sisäänvientikulma on yhtä kriittinen. Liian jyrkkä sisäänvienti aiheuttaa liiallisia säteittäisiä painepiikkejä sisääntuloalueella, mikä johtaa aihion vinoon ja epäsäännöllisiin kierteisiin. Liian matala läpivienti pidentää työskentelyaluetta tarpeettomasti, mikä lisää muotin kulumista ja vähentää käyttökelpoisten uudelleenhiontojen määrää. M0,6–M2-alueen tarkkuusruuveille – ydintuotantokapasiteetti Suzhou Anzhikoussa – sisäänvientialue pidetään tyypillisesti 3–5 kierrevälin pituisena, ja ramppikulma on 10–15° materiaalin kovuudesta ja valssausnopeudesta riippuen. Mikä tahansa poikkeama, joka on yli ±0,5° määritetystä ramppikulmasta tällä asteikolla, aiheuttaa mitattavissa olevan nousun vaihtelun valmiissa kierteessä.

Die Materiaalin valinta: Miksi HSS ja Carbide palvelevat erilaisia tuotantotodellisuuksia

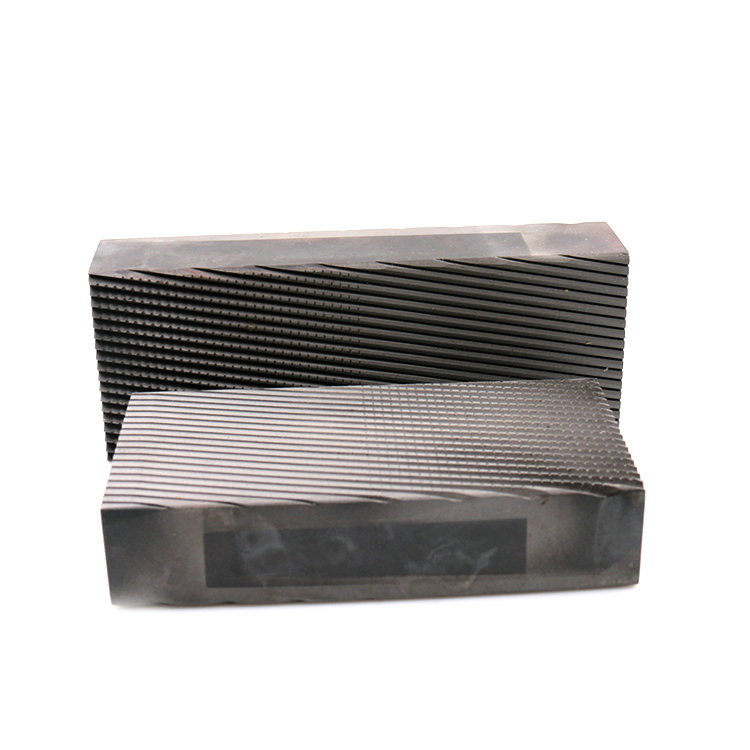

Valinta nopean teräksen (HSS) ja volframikarbidin välillä kierrevalssausmuotteihin ei ole pelkkä kustannuspäätös – se edellyttää perustavanlaatuista kompromissia sitkeyden, kulutuksenkestävyyden, uudelleenhiontattavuuden ja kokonaiskustannusten välillä muotin käyttöiän aikana. Kun ymmärrät, missä kukin materiaali on erinomaista, ehkäisee kalliita ennenaikaisia ​​muottivaurioita ja suunnittelemattomia tuotantokatkoksia.

Kriittinen, mutta usein huomiotta jätetty näkökohta on kunkin materiaalin käyttäytyminen lämpökierron aikana. HSS säilyttää kohtuullisen sitkeyden, koska se kuumenee rullauksen aikana ja voi vaimentaa pieniä iskukuormituksia satunnaisista aihioiden syöttöhäiriöistä halkeilematta. Karbidi sitä vastoin on herkkä lämpöiskuille – jos valssausnesteen syöttö keskeytyy hetkeksikin suuren nopeuden ajon aikana, äkillinen lämpötilaero muotin pinnan ja ytimen välillä voi käynnistää pinnan halkeilun, joka ei ehkä ole näkyvissä ennen kuin suulake murtuu katastrofaalisesti useita tuhansia jaksoja myöhemmin. Suuren volyymin tarkkuusruuvituotantolinjojen, joissa käytetään kovametallisuuttimia, on siksi ylläpidettävä keskeytymätöntä jäähdytysnesteen virtausta prosessinohjausvaatimuksena, josta ei voida neuvotella.

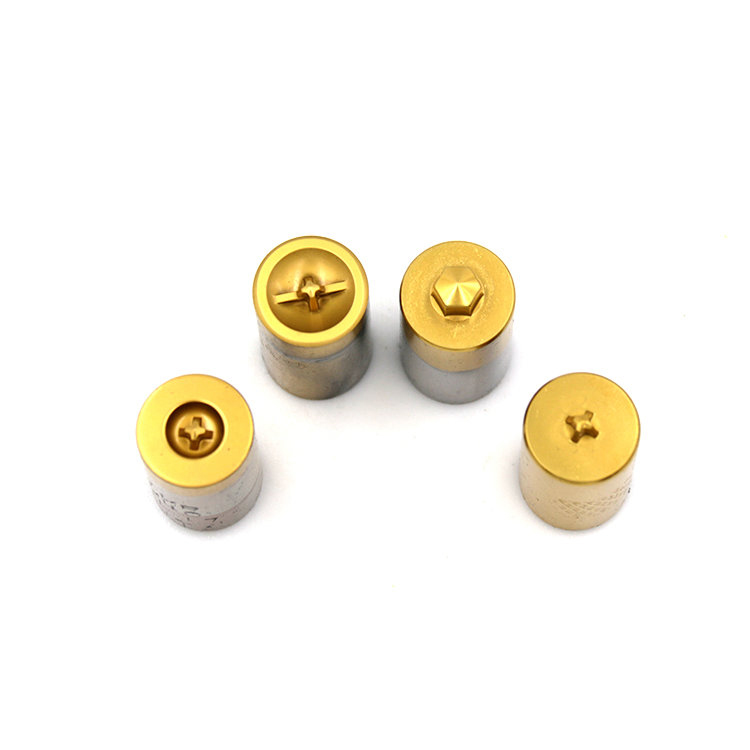

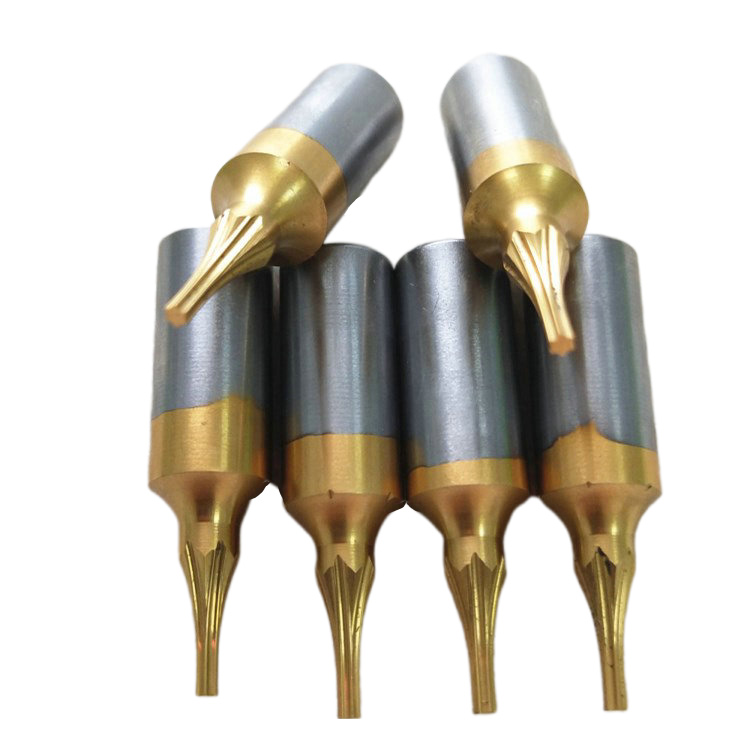

Cold Heading Punch Design: Stressin keskittymisen hallinta miniruuvituotannossa

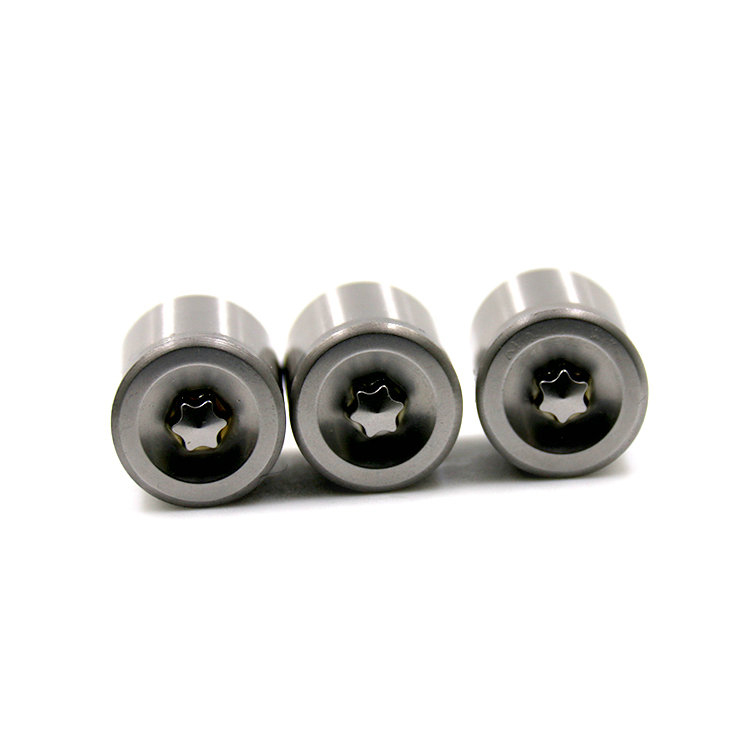

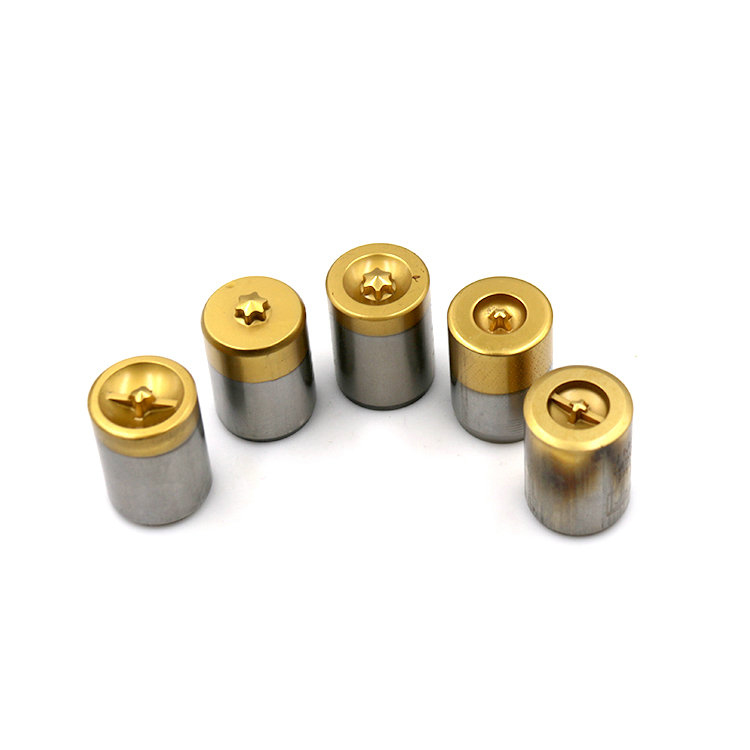

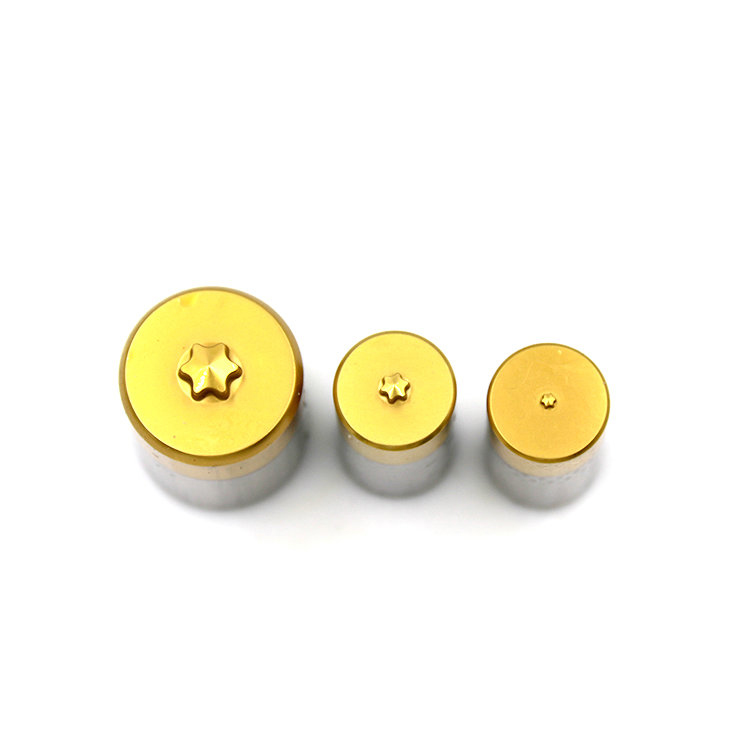

Kylmäsuuntaisissa operaatioissa lyönti on alttiina syklisille puristuskuormille, jotka voivat ylittää työkappaleen materiaalin myötörajan paikallisilla kosketusvyöhykkeillä. Tavallisissa M3- ja suuremmissa ruuveissa lävistimen poikkileikkaus on riittävän suuri, jotta jännitysjakauma lävistyspinnan poikki on suhteellisen tasainen ja hallittavissa. Kuitenkin pienikokoisille ruuveille, jotka ovat pienempiä kuin M2 – joissa lävistimen tapin halkaisijat putoavat alle 1,5 mm:n – jännityskeskittymä missä tahansa meistin geometrisessa siirtymäkohdassa tulee ensisijaiseksi meistin käyttöiän määrääväksi tekijäksi.

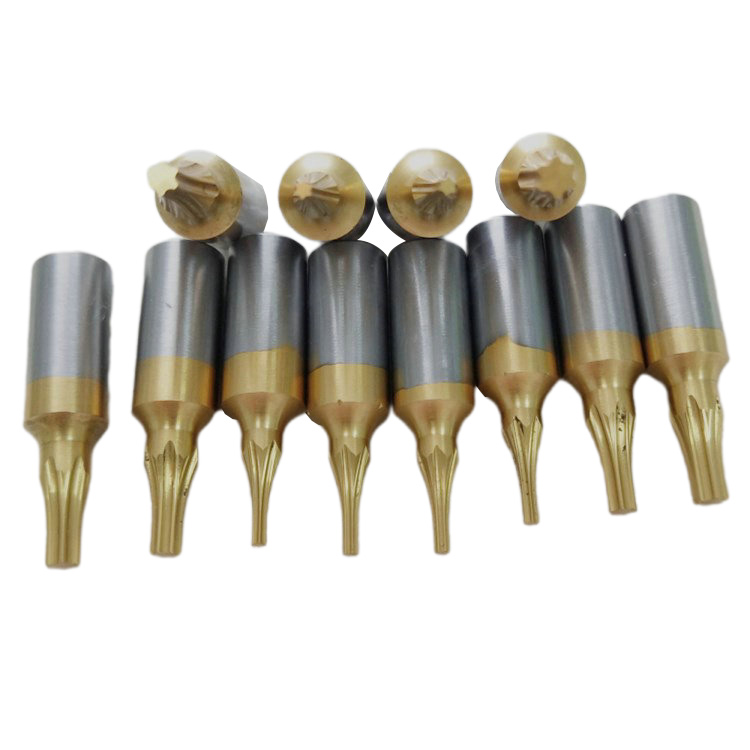

Yleisin vikatila miniatyyreissä kylmäsuuntaisissa meistiissä ei ole muovauspinnan kuluminen, vaan väsymismurtuma lävistimen rungon ja muotoilutapin välisessä olkapäässä. Tarkkuustyökalujen suunnittelussa sovellettavia ratkaisuja ovat mm.

• Sekoitettu olkapään säteet: Terävien kulmien siirtymien korvaaminen jatkuvasti sekoitetulla säteellä 0,3–0,8 mm vähentää Kt:n noin 3,5:stä alle 1,8:aan, mikä noin kaksinkertaistaa väsymisajan samalla kuormitusamplitudilla.
• Porrastettu rungon geometria: Kaksivaiheisen rungon kartiomainen käyttö tapin takana jakaa siirtymäjännityksen pidemmälle aksiaalipituudelle, mikä vähentää huippujännitystä millä tahansa yksittäisellä poikkileikkauksella.
• Pintapuristuskäsittely: Lävistimen varren rullaus tai syvävalssaus muodostaa puristavan jäännösjännityskerroksen, joka vastustaa taivutusväsymisen vetokomponenttia ja pidentää meistin käyttöikää 30–60 % korkean työkierron sovelluksissa.
• Materiaalilaadun optimointi: Vaihtaminen standardista D2-työkaluteräksestä jauhemetallurgia (PM) -työkaluteräslajeihin (vastaa ASP23:a tai HAP40:tä) miniatyyrilävistystasolla tarjoaa tasaisemman kovametallin jakautumisen, mikä eliminoi suuret kovametalliklusterit tavanomaisesta työkaluteräksestä, jotka toimivat halkeamien muodostumispaikkoina.

Uudelleenhionta kierteen vierimiseen: milloin se säästää kustannuksia ja milloin se heikentää tuotantoa

Kierrevalssausmuotit ovat ruuvinvalmistuksen uusiohiontaisimpia työkalukomponentteja, ja hyvin hallittu uudelleenhiontaohjelma voi vähentää työkalun kustannuksia kappaletta kohti 40–60 % verrattuna kertakäyttöisten muottien vaihtoon. Uudelleenhionta ei kuitenkaan ole yleisesti sovellettava kustannussäästötoimenpide – on tiettyjä ehtoja, joissa uudelleenhionta palauttaa muotin täyden suorituskyvyn, ja toisissa, joissa se tuottaa hienovaraisesti viallisia työkaluja, jotka aiheuttavat tarkastusvirheitä syvälle seuraavaan tuotantoon.

Muotti soveltuu uudelleenhiontaan, kun kuluminen rajoittuu sisäänvientivyöhykkeeseen ja työosan kahdesta kolmeen ensimmäiseen kierteeseen. Tässä tapauksessa tarkkuuspintahionta poistaa kontrolloidun massakerroksen 0,02–0,05 mm pintaa kohden, mikä palauttaa kierteen muodon geometrian ja terävän harjanteen. Oikein hiottu tasainen HSS-suulake voidaan tyypillisesti regeneroida kolmesta viiteen kertaan, ennen kuin muotin rungosta tulee liian ohut kestämään käyttöjännitystä turvallisesti.

Uudelleenhiontaa tulee välttää tai siihen tulee suhtautua varoen seuraavissa tilanteissa:

• Sivupisteet tai mikrosirut: Pintakuopat kierteen kyljissä jättävät vielä uudelleenhiontaankin jälkeen rullatun langan mikrojäljen, jotka näkyvät pintavirheinä suurennettaessa.
• Epätasainen kuluminen muotin leveydellä: Jos kulumiskuvio on raskaampaa muotin toisella puolella, koko pinnan uudelleenhionta poistaa enemmän materiaalia vähemmän kuluneelta puolelta kuin on tarpeen, mikä nopeuttaa etenemistä kohti minimirungon paksuutta.
• Karbidin kuoleet, joissa on pinnanalaisia halkeamia: Lämpöshokin tai -iskun kohteeksi joutuneet kovametallisuuttimet tulee tarkastaa väriaineen tunkeutumis- tai fluoresoivalla halkeamalla ennen uudelleenhiontaa.

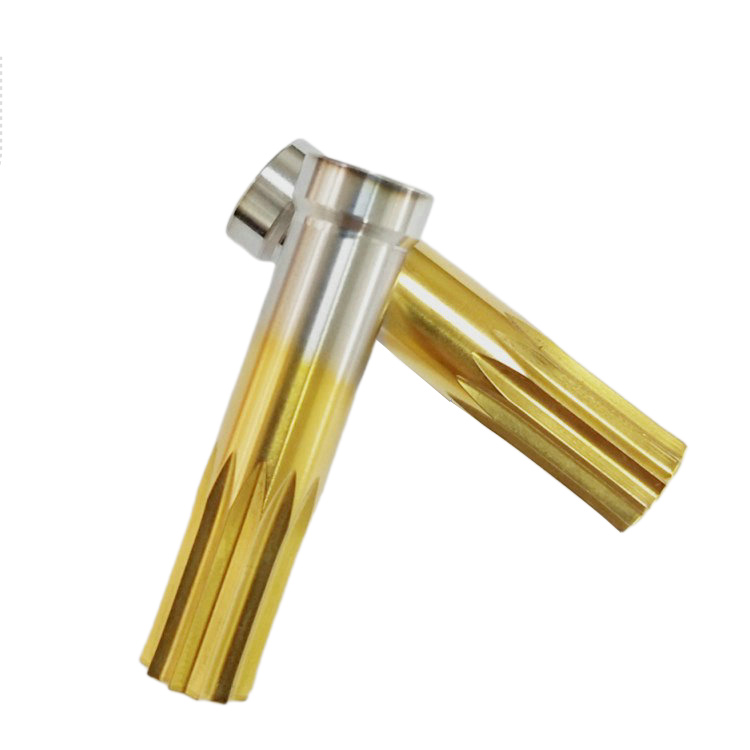

Rei'itys- ja meistinvälitoleranssit ei-standardeille ruuvinpääprofiileille

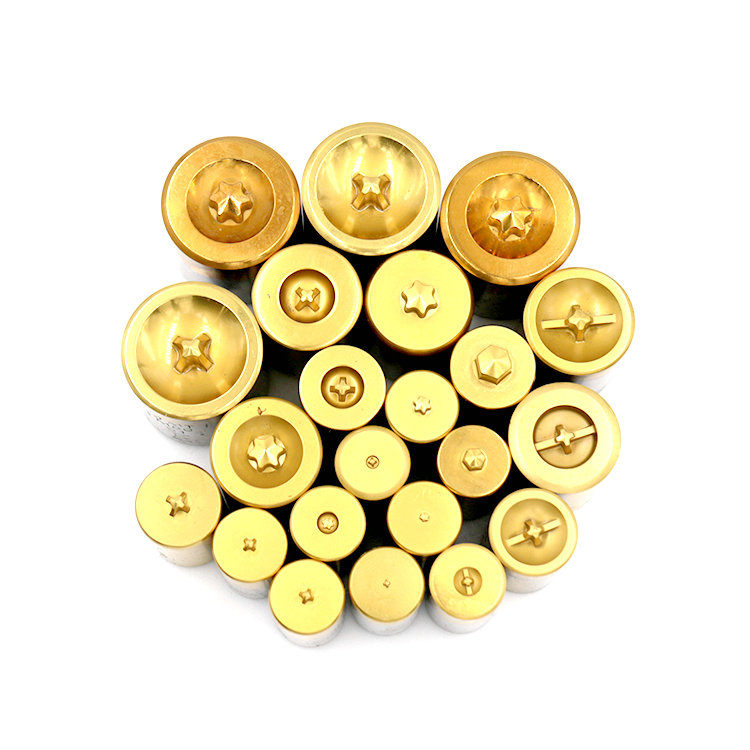

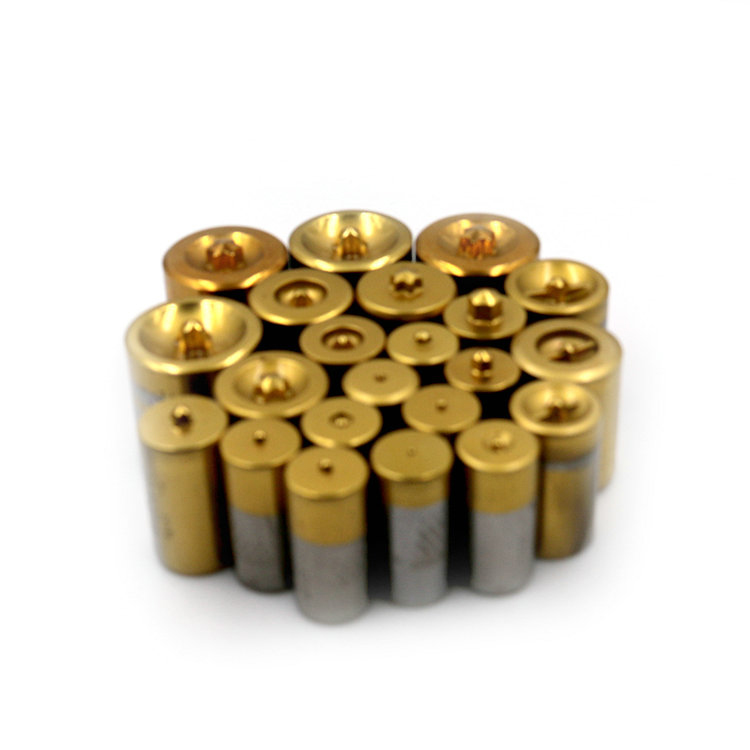

Epätyypilliset ruuvin pään geometriat – mukaan lukien laipalliset päät, pyälletyt päät, matalaprofiiliset litteät päät ja monivaiheiset olkapäät – asettavat stanssauksen välisen välyksen hallitukselle vaativampia vaatimuksia kuin tavalliset kuusio- tai kattilapääkokoonpanot. Lävistimen ulkohalkaisijan ja suuttimen reiän sisähalkaisijan välinen välys määrää materiaalin virtauskäyttäytymisen kylmäsuunnan aikana: liian tiukka ja meisti takertuu tai tunkeutuu; liian löysä ja muodostuneessa päässä näkyy välähdystä, alitäyttöä tai mittasirontaa, joka epäonnistuu mittarin tarkastuksessa.

Monimutkaisissa ei-standardeissa profiileissa välys on tarkennettava tietyn geometrian perusteella:

• Laipalliset ruuvit: Suulakkeessa on oltava tarkka laipan helpotustasku, jonka syvyys on sovitettu laipan paksuuteen ±0,01 mm:n sisällä. Liiallinen syvyys aiheuttaa laipan alitäytön; riittämätön syvyys aiheuttaa välähdystä laipan kehällä.
• Pyälletyt ruuvit: Pyällyshampaiden ja muotin seinämän välisen välyksen on oltava nolla hampaiden kärjissä – mikä tahansa välys sallii pehmeän aihion materiaalin virrata rakoon ja tuottaa epäselvän, matalan pyörteen.
• Olkapääruuvit monihalkaisijaisilla rungoilla: Jokainen halkaisijaporras vaatii oman muottiosan, jossa on yksilöllisesti säädetyt välykset, ja siirtymät on säteitettävä jännityskeskittymien estämiseksi muodostettuun osaan.

Räätälöity epästandardi ruuvituotanto vaatii koesuuntaajoja, joiden aikana välysarvoja säädetään iteratiivisesti ensimmäisen tuotteen tarkastustulosten perusteella. Suzhou Anzhikoun insinöörihenkilöstö, jolla on yli 20 vuoden työkalukokemus, hallitsee tätä pätevöintiprosessia talon sisällä, mikä mahdollistaa monimutkaisten pään geometrioiden nopean iteroinnin ja lyhentää aikaa hyväksynnästä tuotantovalmiisiin työkaluihin vain 5–7 työpäivään useimmissa epästandardeissa kokoonpanoissa.

Muotin kulumisen havaitseminen ennen kuin se vaikuttaa kierremitan yhteensopivuuteen

Kierteen valssausmuotin kuluminen on asteittainen prosessi, joka ei aiheuta äkillisiä askelmuutoksia kierteen laadussa – se heikentää tehoa asteittain, kunnes kertynyt mittavirhe ylittää toleranssirajan ja osat alkavat epäonnistua go/no-go-mittarin tarkastuksessa. Avain tasaisen laadun ylläpitämiseen on stanssattujen kunnonvalvontakäytäntöjen toteuttaminen, jotka havaitsevat kulumisen alkamisen ennen kuin se saavuttaa mittarin vikakynnyksen.

Nousuvälin halkaisija

Kierteen nousun halkaisija on herkin muotin kulumisen indikaattori. Kun muotin kylki kuluu, aihioon syötetty tehollinen painekulma muuttuu, mikä aiheuttaa valssattujen kierteiden nousuhalkaisijan ajautumisen asteittain ylöspäin. Mittaamalla ja kirjaamalla nousuhalkaisijan 5–10 osaa per vuoro kierremikrometrillä – ja tulosten piirtäminen ohjauskaaviona – antaa tuotantotiimille mahdollisuuden tunnistaa nousutrendi ja ajoittaa suuttimen vaihtaminen tai uudelleenhionta suunnitellun huoltoikkunan aikana eikä vastauksena laadun hylkäämiseen.

Pinnan viimeistelyn valvonta

Kulunut muottipinta tuottaa huomattavasti tylsempiä, teksturoituneempia kierrekylkiä valssattuihin osiin, kun muotin terävä harjan määritelmä heikkenee. Tuotantoympäristöissä, joissa on valaistu tarkastusasema, kokenut käyttäjä voi havaita tämän muutoksen visuaalisesti vertaamalla osia tunnettuun hyvään vertailunäytteeseen. Automatisoiduilla linjoilla kamerapohjainen pinnantarkastusjärjestelmä, joka on asetettu merkitsemään osia, joiden kylkien karheus ylittää Ra-kynnysarvon, tarjoaa objektiivisemman ja johdonmukaisemman seurannan. Kumpi tahansa menetelmä lisää olennaisesti nollasykliaikaa tuotantoon ja havaitsee muotin hajoamisen varhaisessa, korjattavassa vaiheessa.
