Alan osaaminen

Acros-Flats -toleranssi sisään Kuusiokoloruuvit ja sen vaikutus kiristyksen luotettavuuteen

Kuusiokoloruuvin poikkileikkausmitta (AF) on parametri, joka määrittää, istuuko avain tai hylsy oikein kiinnityspäässä. Vaikka tämä vaikuttaa yksinkertaiselta, AF:lle määritetyllä toleranssiikkunalla – ja miten se toimii vuorovaikutuksessa jakoavaimen valmistustoleranssien kanssa – on suora vaikutus siihen, välittyykö asennusmomentti tehokkaasti vai luistaako työkalu, pyöriikö se tasaisesti vai kuormittaako se epätasaisesti. Standardien ISO 4014 ja DIN 931 mukaan A-tuoteluokan kuusiokantapultin AF-toleranssi on H15 koolle M16 asti, mikä mahdollistaa merkittävän negatiivisen poikkeaman nimellisarvosta. M10-pultille (nimellinen AF 17 mm) pienin sallittu AF alle h15 on 16,73 mm – rako 0,27 mm suhteessa nimellisarvoon.

Eristettynä 0,27 mm kuulostaa merkityksettömältä. Yhdessä vakiokiintoavaimeen, joka on valmistettu sen omaan toleranssiin (yleensä 0,19 mm leuan aukossa 17 mm:n DIN 894 -avaimella), kokonaisvälys avaimen leuan ja pultin välillä voi olla 0,46 mm. Suurella vääntömomentilla tämä välys mahdollistaa pyörimiskaltevuuden, joka keskittää kosketusjännityksen tasaisiin kulmiin sen sijaan, että se jakautuisi koko tasaiselle pinnalle. Tuloksena on kulmien pyöristäminen - ensin pultissa, sitten jakoavaimen leuassa - ja asteittainen kytkennän menetys, jota ei yleensä voida hyväksyä 5–15 korkean vääntöjakson jälkeen. Toistuvaa asennusta ja irrotusta vaativissa sovelluksissa tiukemman AF-toleranssin määrittäminen hankinnan yhteydessä – tai päivittäminen kuusiopistorasiaan (Allen), joka eliminoi leukojen välyksen kokonaan – on konkreettinen vastatoimi ilman rakenteellisia seuraamuksia.

Suzhou Anzhikou Hardware Technology Co., Ltd. valmistaa kuusiokantaruuveja, joiden poikittaismitat pysyvät asiakkaan määrittämissä toleranssiikkunoissa tiukemmin kuin ISO-standardin oletusarvot, käyttämällä Taiwanista ja Japanista tuotuja kierteiden valssaus- ja CNC-laitteita, jotka pystyvät säilyttämään mittojen yhdenmukaisuuden suurilla tuotantomäärillä tinkimättä tuottonopeudesta.

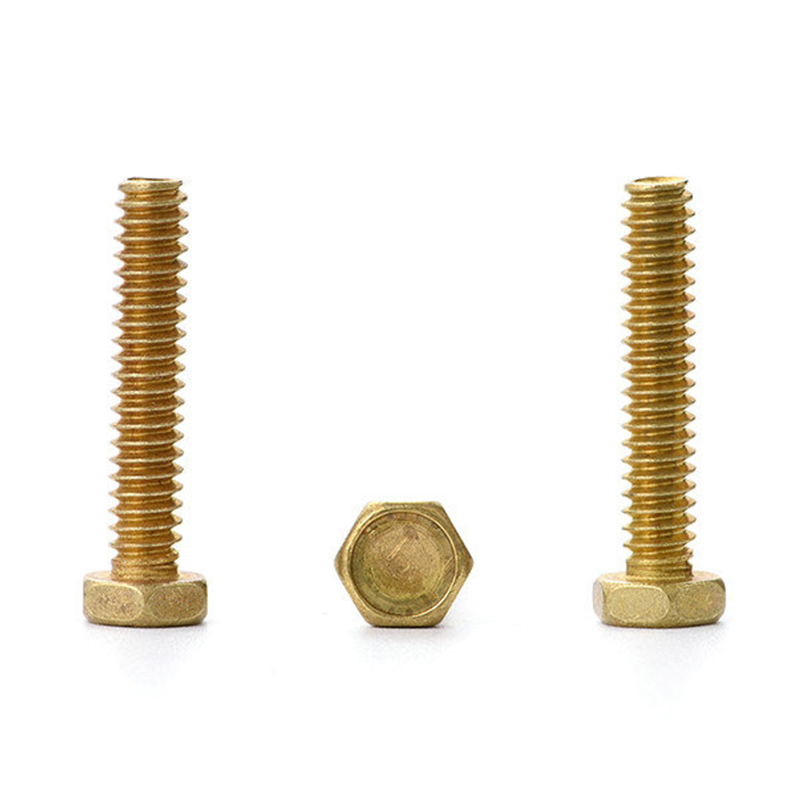

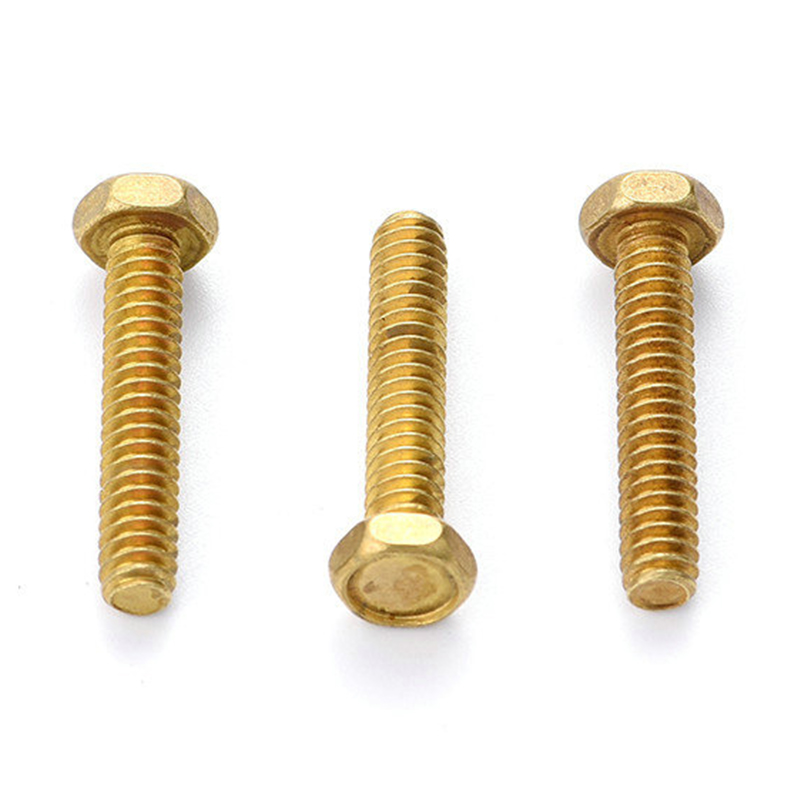

Kiinteät messinkiset kuusiokantaiset pultit Sähkö- ja maadoitussovelluksissa – Johtavuuden ja lujuuden kompromissit

Messinki valitaan usein kuusiokantapulteiksi sähkökoteloissa, maadoituskiskoissa ja riviliittimien kokoonpanoissa sen sähkönjohtavuuden vuoksi – mutta messingiseosten johtavuus vaihtelee huomattavasti koostumuksesta riippuen, ja erolla on merkitystä sovelluksissa, joissa kosketusresistanssi on suunnitteluparametri. Kaksi yleisintä kiinnikkeiden valmistuksessa käytettyä messinkilejeeringiä ovat CuZn39Pb3 (noin 15–18 % IACS:n johtavuus) ja CuZn36Pb3 (17–20 % IACS). Vertailun vuoksi puhdas kupari on 100 % IACS ja alumiini 6061 on noin 40 % IACS. Messinkipultit eivät siksi korvaa kuparia, kun alhainen kosketusresistanssi on kriittinen – ne ovat rakenteellinen kompromissi, joka tarjoaa riittävän johtavuuden sekä paljon paremman työstettävyyden ja kierteenmuodostuskyvyn kuin puhdas kupari.

Maadoitussovelluksissa kriittisempi tekijä ei usein ole bulkkijohtavuus, vaan liitäntäresistanssi pultin laakerin pinnassa ja kierteiden kytkennässä. Messinkipintojen oksidikerrokset, jotka muodostuvat muutaman tunnin sisällä ilmalle altistumisesta, lisäävät kosketusvastusta suuruusluokkaa verrattuna juuri koneistettuihin pintoihin. Alhaisen kosketusvastuksen ylläpitäminen edellyttää joko hapettumista estävää pintakäsittelyä (hopeapinnoitus tehokkaaseen maadoitukseen, nikkelipinnoitus yleiseen käyttöön) tai liitosrakennetta, joka varmistaa riittävän kosketuspaineen murtautuakseen mekaanisesti oksidikerroksen läpi. Pelkästään rakenteellista kiinnitystä varten lasketut vääntömomentit eivät usein riitä saavuttamaan tätä oksidin siirtymää – maadoitusliitosten suunnittelustandardit, kuten IEEE 837 ja IEC 61439, käsittelevät tämän erillisillä vääntömomentti- ja kosketuspainevaatimuksilla, jotka ylittävät tyypilliset rakenteelliset kiinnitysvaatimukset.

Kiinteät messingiset kuusiokantaiset pultit osoittavat myös ilmiötä, joka tunnetaan nimellä jännityskorroosiohalkeilu (SCC) ammoniakkia sisältävissä ympäristöissä – maatalouslaitoksissa, jäähdytyslaitoksissa ja joissakin vedenkäsittelyympäristöissä. Korkeasinkkiset messinkilejeeringit (yli 15 % Zn) ovat erityisen herkkiä. Jos SCC-riski on olemassa, alhaisemman sinkin messingin (CuZn10 tai CuZn15) määrittäminen tai piipronssiseokseen vaihtaminen tarjoaa huomattavasti paremman SCC-kestävyyden, mutta työstettävyys heikkenee vain hieman. Anzhikoun suunnittelutiimi arvioi asiakkaiden toimintaympäristöt osana tilausten materiaalinvalintaprosessia ja ilmoittaa SCC-riskin ennakoivasti ennen tuotannon sitoutumista.

Kierteen kiinnittymispituuden laskenta ei-teräksisten vastinmateriaalien kuusiokantaisille ruuveille

Nyrkkisääntö, jonka mukaan "kierteen kiinnittymisen tulisi olla yhtä pultin halkaisijaa", on peräisin teräksen ja teräksen välisestä liitoksesta, eikä se siirry turvallisesti kokoonpanoihin, joissa kierrereikä on alumiinissa, sinkkipainevaletussa, messingissä tai teknisissä muoveissa. Näillä materiaaleilla on huomattavasti pienempi kierteen leikkauslujuus kuin teräksellä, mikä tarkoittaa, että saman aksiaalisen pulttikuormituksen alaisena liitoskierteet irtoavat ennen kuin itse pultti rikkoutuu. Pienin kiinnityspituus kierteen irtoamisen estämiseksi on laskettava uudelleen varsinaiselle kierteitetylle materiaalille, ja vaadittu pituus on usein 1,5 × 3 × pultin halkaisija materiaaliparista riippuen.

Sekamateriaalien kuusiokantaisten ruuviliitosten hallitseva vikatilan vertailu on seuraava:

Yksi käytännön seikka: messinkikoteloon kierretyt massiivi messinki kuusiokantaiset pultit ovat itse asiassa hyvin yhteensopiva materiaalipari – pultilla ja kierteillä on lähes identtinen leikkauslujuus, mikä tekee liitosvauriotilan ennustamisesta suoraviivaista ja kierteiden tunkeutumisen epätodennäköisempää kuin erilaisissa metalliyhdistelmissä. Tämä on merkittävä etu tarkkuusinstrumenttien koteloissa, venttiilirungoissa ja putkistoliittimissä, joissa messinki-messinkiliitokset ovat yleisiä ja joissa odotetaan pitkän käyttöiän purkamisjaksojen välillä.

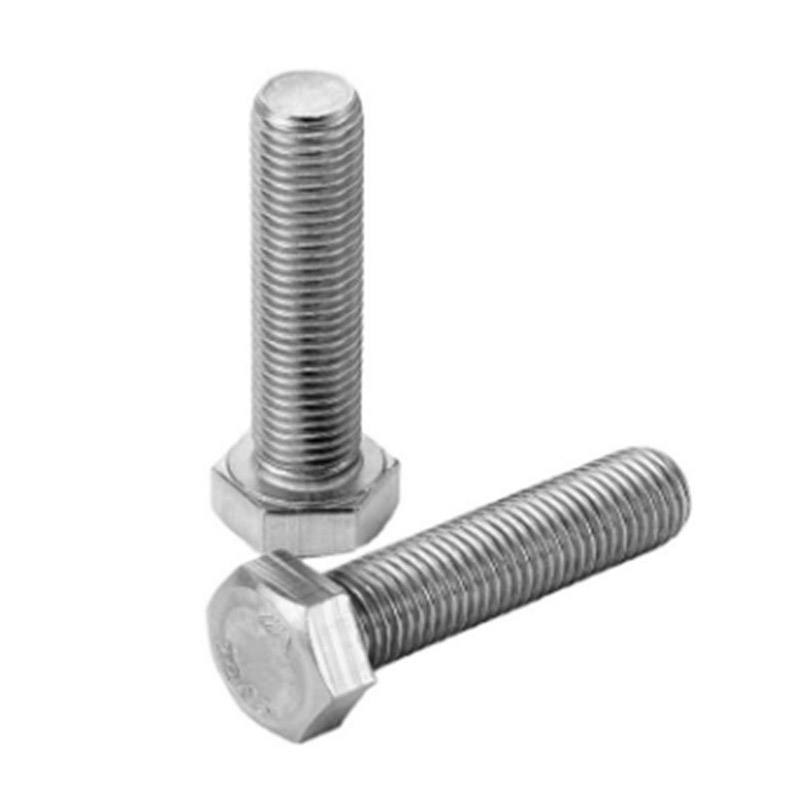

Kiinteistöluokkamerkinnät kuusiokantaisissa ruuveissa ja mitä ne eivät kerro väsymyksestä

ISO 898-1 ominaisuusluokkamerkinnät — 8.8, 10.9, 12.9 kohokuvioidut kuusiopäähän — kertovat kiinnittimen vähimmäisvetolujuudesta ja myötörajasta, jotka riittävät staattisen kuormituksen suunnittelulaskelmiin. Nämä merkinnät eivät kerro väsymislujuudesta, loviherkkyydestä tai suorituskyvystä syklisessä kuormituksessa – kolme ominaisuutta, jotka määrittävät, kestääkö kuusiokantainen ruuvi tärisevän kokoonpanon miljoonien kuormitusjaksojen suunnittelun eliniän aikana. Ominaisuusluokan 8.8 pultti kahdelta eri valmistajalta, jotka molemmat täyttävät vähimmäisvetolujuusvaatimukset, voivat vaihdella väsymiskestävyysrajassa 30–40 % riippuen kierteen juuren säteestä, pinnan viimeistelystä kierteen ulosajossa ja valssausprosessin jäännösjännitystilasta.

Kierteen valssaus, toisin kuin kierteen katkaisu, on tärkein prosessimuuttuja, joka vaikuttaa eniten väsymiskykyyn. Rullaus saa aikaan puristusjäännösjännityksen kierteen juuressa – aksiaalisesti kuormitetun pultin suurimmalla jännityskeskittymän alueella – mikä vastustaa suoraan vetoväsymisjännitystä ja nostaa tehollista kestävyysrajaa. Ominaisuusluokan 8.8 pulttien valssattujen kierteiden on osoitettu julkaistuissa tutkimuksissa ylittävän saman ominaisuusluokan katkaistujen pulttien väsymisajan 2-4-kertaisesti samoissa kuormitusolosuhteissa. Tästä syystä "lämpökäsittelyn jälkeen rullattujen kierteiden" määrittäminen (eikä ennen) kriittisissä väsymissovelluksissa lisää mitattavissa olevaa turvamarginaalia, joka ylittää sen, mitä ominaisuusluokkamerkintä yksin ilmaisee.

Massinkisten kuusiokantaisten pulttien väsymissuunnittelua vaikeuttaa lisäksi messingin pienempi väsymissuhde (vetolujuuden kestävyysraja) teräkseen verrattuna – tyypillisesti 0,25–0,30 messingillä ja 0,40–0,50 keskihiilisellä teräksellä. Tämä tarkoittaa, että messinkipultti, joka toimii 40 %:lla vetolujuudestaan ​​syklisessä kuormituksessa, voi silti olla väsymiskriittisessä tilassa, kun taas teräspultti samalla jännitysosuudella olisi turvallisesti alle kestorajansa. Suzhou Anzhikou Hardware Technology Co., Ltd. käyttää kierrevalssauslankalaitteita osana vakiotuotantoprosessiaan sekä teräksisille että messingisille kuusiokantaisille ruuveille, mikä varmistaa, että puristusjäännösjännityshyöty on jatkuvasti olemassa erän koosta riippumatta – prosessiominaisuus, joka tukee suoraan asiakkaita, jotka suunnittelevat väsymiskriittistä palvelua sen 40 dollarin dollarin vientimarkkinoilla.
