Alan osaaminen

Työkuormitusrajan vähentäminen kulmakuormituksen alaisena – silmukkapulttimäärittelyn väärinymmärretyin näkökohta

Jokaisessa silmukkapulttiluettelossa on lueteltu työkuormitusraja (WLL), mutta tämä arvo koskee yksinomaan linjassa olevaa aksiaalista kuormitusta, mikä tarkoittaa, että kuorma vaikuttaa suoraan varren akselia pitkin silmän ollessa kohtisuorassa kuormitussuuntaan nähden. Käytännössä takila- ja nostokokoonpanoilla saavutetaan harvoin täydellinen aksiaalinen kohdistus, ja WLL heikkenee nopeasti, kun kuormakulma poikkeaa pystysuorasta. Tämä vähennys ei ole turvamarginaalipuskuri – se on rakenteellinen välttämättömyys, joka johtuu taivutusjännitysten aiheuttamasta varresta silmään siirtymävyöhykkeelle, joka on suurin jännityskohta koko kiinnikkeessä akselin ulkopuolisen kuormituksen aikana.

ASME B30.26 ja vastaavat eurooppalaiset standardit (EN 1677-1) julkaisevat vähennyskertoimia, joita on sovellettava nimelliseen WLL:ään kuormituksen suunnan ja silmukkapultin varren akselin välisen kulman perusteella. Vähennys on epälineaarinen ja jyrkempi kuin useimmat käyttäjät odottavat:

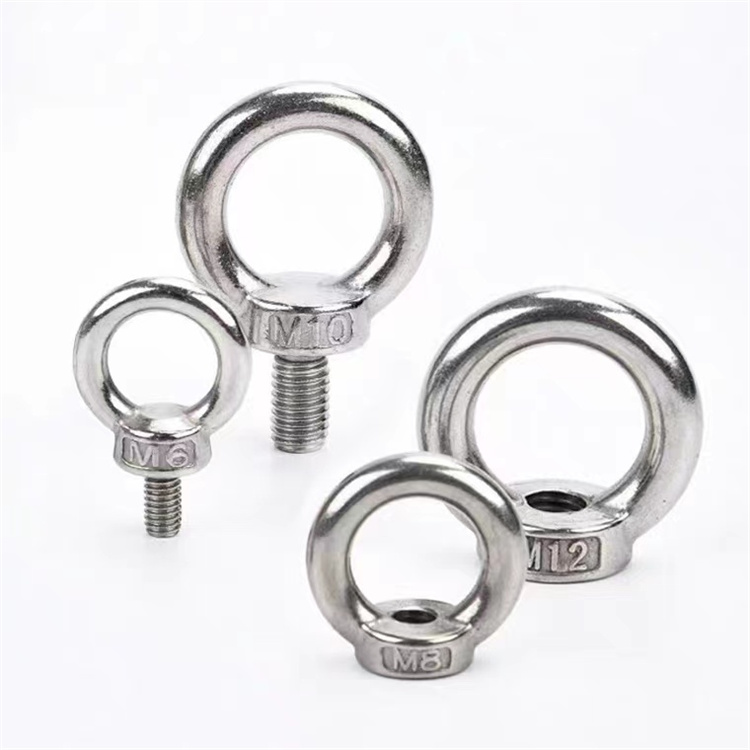

Ratkaisu kulmakuormitusta vaativiin sovelluksiin on olkapää (tai kaulus) silmäpultti , jossa varren pohjassa oleva koneistettu laippa siirtää taivutusmomentin liitäntäpintaan sen sijaan, että se keskittäisi sen kierteen ja varren liitoskohtaan. Olkasilmukkapultit säilyttävät korkeamman WLL-arvon jopa 45° kulmissa ja ovat oikea määritys monijalkaisille nostolainakokoonpanoille, joissa kuormituskulmaa ei voida ohjata. Yksinkertaiset silmukkapultit ilman olaketta tulisi määrittää vain suoriin pystysuoraan nostoon, jossa geometria voidaan taata – tilanne, joka on harvinaisempi kenttäkäytössä kuin kuvastokuvaukset ehdottavat.

Ruostumattoman teräksen laatuvalinta silmukkapultteille — 304 vs. 316 vs. Duplex syövyttävässä kunnossa

Ruostumattomasta teräksestä valmistetut silmukkapultit määritetään usein ulko-, meri- ja kemiallisiin ympäristöihin sillä perusteella, että "ruostumaton teräs on korroosionkestävää" eroamatta laatujen välillä, joiden todellinen korroosiokyky tietyissä ympäristöissä eroaa suuruusluokkaa. Kolmella silmukkapulttisovelluksiin sopivimmalla laadulla on kullakin erillinen korroosionkestävyysprofiili, joka määrittää käyttöiän tietyissä altistusolosuhteissa, ja väärän laadun valinta johtaa joko ennenaikaiseen pistevaurioon tai tarpeettomiin kustannuksiin.

Luokka 304 (1,4301 / 18-8)

Yleisimmin saatavilla oleva ja kustannustehokkain ruostumaton teräslaji 304 tarjoaa hyvän ilmakehän korroosionkestävyyden ja soveltuu teollisuusympäristöihin sisätiloissa, elintarvikkeiden jalostuslaitteisiin ja makean veden altistukseen. Sen kriittinen rajoitus on alttius kloridin aiheuttamalle pistekorroosiolle – rannikkoympäristöissä, joissa suolasuihkupitoisuus on yli 200 mg/m²/vrk, 304 ruostumattomasta teräksestä valmistettuun silmukkapulttiin kehittyy pistesyöpymistä 12–18 kuukauden kuluessa, tyypillisesti kierteen juuressa, jossa pinnan viimeistely on karheampaa ja passiivinen kerros rikkoutuu helpommin. Kierrejuuri on myös kiinnittimen suurin jännityskohde, mikä tarkoittaa, että pistelyö lyhentää suoraan väsymisikää sen sijaan, että se olisi pinnallinen vaikutus.

Grade 316 (1.4401 / 316 Marine)

2–3 % molybdeenin lisääminen 316:een nostaa kriittisen pistesyöpymislämpötilan kloridiympäristöissä noin 15 °C:sta (304) yli 30 °C:seen ja nostaa kriittisen kloridipitoisuuden kynnystä 3–5-kertaiseksi. Tämä tekee 316:sta sopivan valinnan laivalaitteistoihin, veneiden takilaan, telakkavarusteisiin ja rannikon arkkitehtonisiin sovelluksiin. Se ei ole immuuni pistesyöksylle – rakotilanteissa, kuten silloin, kun silmukkapultin varsi kulkee kansiliittimen läpi ja pidetään erilaista metallia vasten jatkuvassa kosteudessa, 316:n rakokorroosio on edelleen riski – mutta avoimessa meriympäristössä se tarjoaa huomattavasti pidemmän huoltovapaan käyttöiän kuin 304.

Duplex 2205 (1,4462)

Duplex ruostumaton tarjoaa pisteresistenssin ekvivalenttiluvun (PREN) noin 35 verrattuna 25 316:een ja 18 304:ään yhdistettynä vetolujuuteen 620–780 MPa ja 515–690 MPa 316:een. duplex sallii pienemmän kiinnikkeen halkaisijan kuljettaa samaa WLL:tä suuremmalla korroosioturvamarginaalilla. Vaihtoehtona ovat kustannukset (tyypillisesti 1,5–2 x 316:n hinta) ja heikentynyt työstettävyys – duplex-työstökovettuu nopeasti kierteityksen aikana, mikä vaatii terävämpää työkalua ja pienempiä leikkausnopeuksia kuin austeniittiset teräslajit. Suzhou Anzhikou Hardware Technology Co., Ltd. valmistaa ruostumattomasta teräksestä valmistettuja silmukkapultteja kaikissa kolmessa laatuluokassa, ja materiaalisertifiointi on jäljitettävissä lämpöerään ja saapuvan kemiallisen koostumuksen varmennus osana ISO 9001:2015 -laadunhallintaprosessia.

Kierteen kiinnittymissyvyys ja liitäntäpintavaatimukset silmukkapultteille rakennesovelluksissa

Silmukkapultti kehittää nostokykynsä sen varren ja kierrereiän tai mutterin välisen kierrekytkennän kautta, johon se asennetaan – ja tämän kytkennän riittävyys riippuu täysin kierteitetyn materiaalin leikkauslujuudesta ja kosketuksissa olevan kierteen pituudesta. Ruostumattomasta teräksestä valmistettu silmukkapultti, joka on mitoitettu 500 kg:n aksiaaliselle WLL:lle, saavuttaa tämän arvosanan vain, kun se on asennettu vähimmäiskiinnityssyvyyteen sopivan lujuusluokan teräsrakenteeseen. Asennettuna valualumiiniin, pehmeään pronssiin tai umpinaiseen reikään, jonka syvyys on riittämätön, sama silmukkapultti voi irrottaa liitoskierteensä nimelliskuormituksen murto-osalla – ilman ulkoista ilmoitusta kapasiteetin vähenemisestä.

Rakennesovelluksiin asennettavien silmukkapulttien vähimmäiskierrekiinnityssuositukset riippuvat sekä pultin materiaalista että kierremateriaalin lujuudesta. Yleiset ohjeet rakenteellisista kiinnitysstandardeista ovat seuraavat:

• Teräkseksi kierretty teräs (vastaava lujuusluokka): vähintään 1,0 × pultin halkaisijan kiinnitys; tämä on perusviiva, josta kaikki muut materiaalit ekstrapoloidaan ylöspäin
• Ruostumattomasta teräksestä valmistettu silmukkapultti alumiinirakenteeseen: vähintään 1,5 × pultin halkaisija, kierresisäkkeellä (Helicoil tai vastaava) erittäin suositeltavaa, jotta alumiinikierteet estetään ruostumatonta vartta vasten asennuksen aikana
• Valurautaa tai harmaata rautaa: vähintään 2,0 × pultin halkaisija valuraudan alhaisen veto- ja leikkauslujuuden vuoksi; Harmaan raudan hauras murtumatila tarkoittaa, että langan irtoaminen tapahtuu äkillisesti ilman ennakkovaroitusta venymisestä

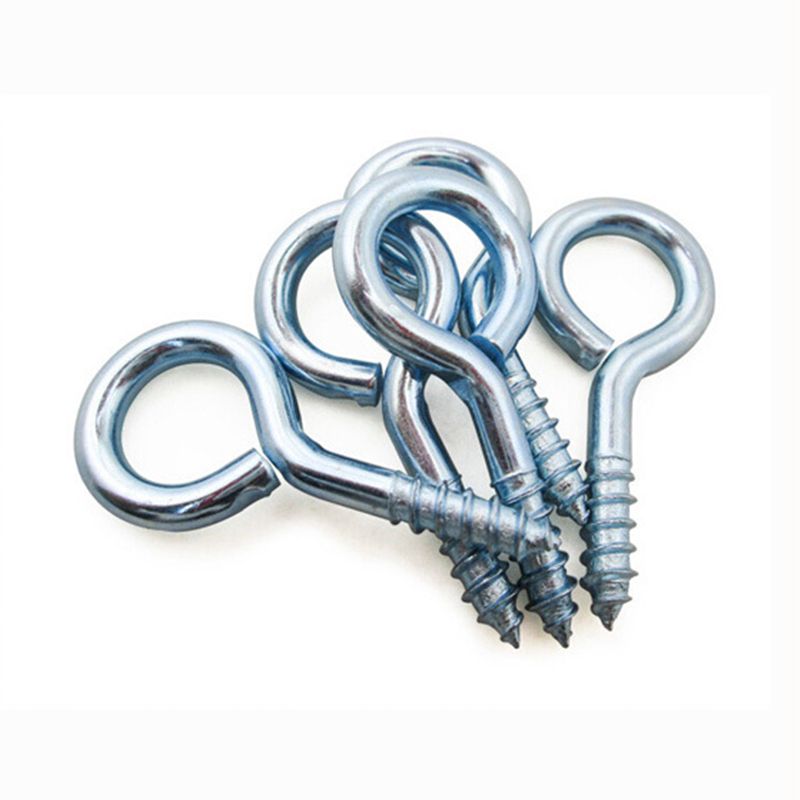

• Puuhun tai komposiittipuuhun: silmäpulttis should never rely on direct thread engagement into wood for lifting applications; a through-bolt with washer and nut on the reverse face is the minimum acceptable configuration, with a backup plate distributing load across a larger bearing area

Silmukkapultin varren pohjassa oleva liitospinnan kunto vaikuttaa myös kuorman jakautumiseen. Olkasilmukkapultti vaatii täyden kosketuksen sen laippapinnan ja asennuspinnan välillä kulmien kuormien taivutuskomponentin siirtämiseksi. Olakkeen ja pinnan välinen rako – joka johtuu ei-suorassa olevasta kierrereiästä, pinnan tukkeutumisesta tai riittämättömästä kierrekiinnittymisestä – tarkoittaa, että olake ei voi suorittaa kuormitusta uudelleenjakavaa tehtäväänsä ja kiinnitin käyttäytyy rakenteellisesti tavallisena silmukkapulttina olakkeen geometriasta riippumatta. Pinnan tasaisuuden ja kohtisuoran tarkistaminen asennuksen yhteydessä on pakollinen vaihe, joka jätetään usein pois kenttäasennusohjeista.

Ruostumattomasta teräksestä valmistettujen silmukkapulttien väsymisvika – miksi staattinen WLL ei ennusta syklistä käyttöikää

Dynaamisissa nostosovelluksissa käytettävät silmukkapultit – nostimet, nosturit, tärisevien koneiden ankkuripisteet tai toistuvat poiminta- ja sijoitustoiminnot – kokevat syklistä kuormitusta, joka kerää väsymisvaurioita nopeudella, joka ei liity täysin staattiseen WLL:ään. Ruostumattomasta teräksestä valmistettu silmukkapultti, joka kantaa täyden nimellisen staattisen kuormituksensa ilman näkyvää häiriötä, voi kehittää väsymishalkeaman varresta silmään -siirtymäkohtaan tuhansien kuormitusjaksojen aikana kuormituksella, joka on selvästi alle 50 % WLL:stä, riippuen jännityskeskittymiskertoimesta kyseisessä geometriassa ja kuormitusjakson jännityssuhteesta. Ruostumattoman teräksen väsymishalkeamat kasvavat ilman merkittäviä plastisia muodonmuutoksia ja antavat vain vähän visuaalista varoitusta ennen murtumista – tekee väsymisestä hallitsevan havaitsemattoman vian tilan syklisissä silmukkapulttisovelluksissa.

Varresta silmään siirtymäsäde on ensisijainen geometrinen muuttuja, joka ohjaa väsymisikää. Pieni siirtymäsäde – yleinen silmukkapulteissa, joissa silmukka on hitsattu tai liimattu varteen sen sijaan, että se olisi taottu kiinteästi – toimii jännityskeskittymänä, joka vahvistaa paikallista syklistä jännitystä kertoimella (Kt) 2,5–4,0× verrattuna runsaasti säteitettyyn taottuun siirtymään. 316 ruostumattomasta teräksestä valmistetun silmukkapultin, jonka sileän tangon kestävyysraja on noin 200 MPa, Kt 3,0 alentaa tehollisen väsymisrajan siirtymäkohdassa noin 67 MPa:iin – mikä tarkoittaa, että 67 MPa:n ylittävät sykliset kuormat juuren poikkileikkauksella aiheuttavat mahdollisen väsymishäiriön staattisesta WLL-kuormasta riippumatta.

Useat käytännön toimenpiteet parantavat suoraan silmäpulttien väsymissuorituskykyä dynaamisessa käytössä:

• Määritä taotut silmukkapultit valmistettujen sijaan syklisissä sovelluksissa – takominen tuottaa jatkuvan raevirtauksen varresta silmään ja mahdollistaa siirtymäsäteen optimoinnin muotissa, kun taas hitsatut tai puristetut rakenteet tuovat lämpövaikutteisia vyöhykkeitä ja äkillisiä geometrian muutoksia, jotka ovat väsymisen alkukohtia
• Määritä tarkastusvälit syklien määrän perusteella kalenteriajan sijaan — silmukkapultti, joka tekee 20 nostoa päivässä, kerää enemmän väsymisvaurioita kuukaudessa kuin sama pultti, joka tekee 2 nostoa viikossa vuoden aikana; syklipohjaiset tarkastusaikataulut kuvastavat todellista vahinkojen kertymistä
• Käytä magneettisten hiukkasten tai väriaineen tunkeutumiskykyä varresta-silmään siirtymä- ja kierrevyöhykkeillä – nämä ovat kaksi paikkaa, joissa väsymishalkeamat alkavat yli 90 %:ssa dokumentoiduista silmukkapulttien väsymisvioista, ja pinnantarkastusmenetelmillä voidaan havaita 0,5 mm:n syvyiset halkeamat ennen niiden leviämistä kriittiseen kokoon.
• Vähennä WLL:tä 25–50 % syklisissä sovelluksissa sisältää yli 10 000 kuormitusjaksoa mitoitusiän aikana – tämä konservatiivinen lähestymistapa vähentää jännitysaluetta kriittisellä poikkileikkauksella ja pidentää väsymisikää suhteettomasti, koska väsymiskesto skaalautuu suunnilleen jännitysalueen pienenemisen kuution kanssa

Asiakkaille, jotka tarvitsevat ruostumattomasta teräksestä valmistettuja silmukkapultteja, joissa on dokumentoitu mittojen ja materiaalien vaatimustenmukaisuus turvallisuuskriittisiin syklisiin sovelluksiin, Suzhou Anzhikou Hardware Technology Co., Ltd. tarjoaa täydellisen jäljitettävyysdokumentaation raaka-aineesta valmiiseen tuotteeseen, jota tukee ISO 9001:2015 -sertifioitu laatujärjestelmä ja täydellinen valikoima sisäisiä tarkastuslaitteita, jotka täyttävät vientiasiakkaiden vaatimukset kaikkialla encombling-maissa. omat sääntelykehyksensä hankkimatta ylimääräistä kolmannen osapuolen sertifikaattia.
