Clevis Pin -tasapäisten niittien reikien toleranssi ja istuvuusluokitus – miksi välyssovitus ei ole aina oikea valinta

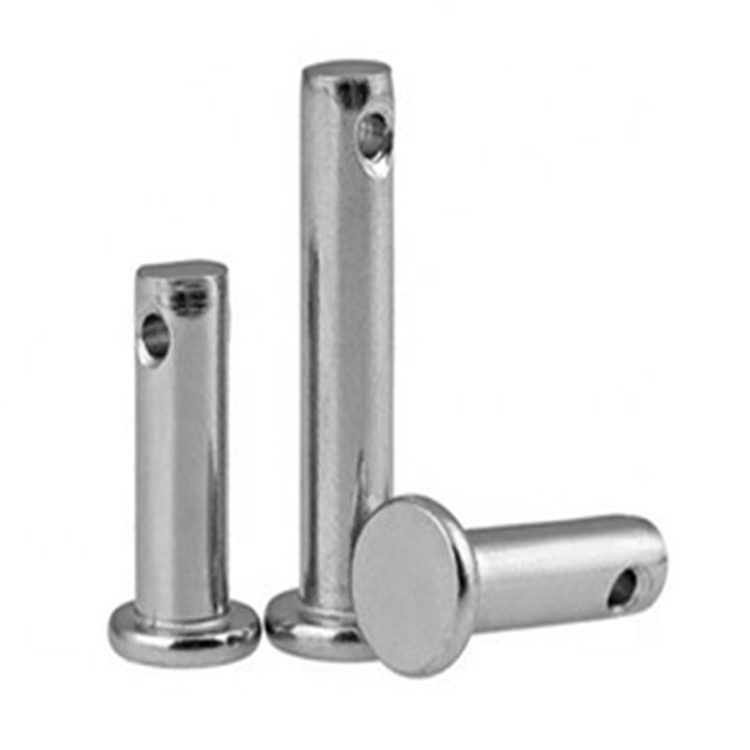

Poikittaisreiällä varustettu litteäpäinen niitti yhdistää kaksi mekaanista toimintoa yhteen osaan: niitin runko siirtää leikkauskuorman liitettyjen osien välillä laakeroitumalla reiän seinämiä vasten, kun taas takapään poikkireikä hyväksyy sokkan, halkaisun tai pidikkeen, joka pitää kokoonpanon aksiaalisesti. Niitin varren ja sen liitosreikien välinen sovitus haarukassa ja haarukassa on valittava ottaen huomioon molemmat toiminnot – puhtaasti asennuksen helpottamiseksi optimoitu istuvuus heikentää leikkauskuorman jakautumista, kun taas puhtaasti kuorman siirtoa varten optimoitu sovitus tekee asennuksesta epäkäytännöllistä ja estää lievän kulmanivelen, jota haarukkanivelet on erityisesti suunniteltu sallimaan.

Haarukkanastasovelluksissa käytetyt ISO 286-1 -sovitusluokitukset jakautuvat kolmeen käytännön vyöhykkeeseen. Vapaasovitus (H8/f7 tai H9/d9) mahdollistaa vapaan pyörimisen ja helpon asettamisen, mikä tekee siitä oletuksena kääntö- ja saranasovelluksissa, joissa jatkuvaa niveltämistä odotetaan. Siirtymäsovitus (H7/k6 tai H7/m6) tuottaa lähes nollavaran satunnaisesti häiriintynein tilantein, mikä on tarkoituksenmukaista silloin, kun liitoksen on kestettävä leikkausvoimaa ilman sivuvälystä, mutta se on silti purettava huoltoa varten. Interferenssisovitus (H7/p6 tai tiukempi) lukitsee tapin pysyvästi haarukkakorvaan – käytetään, kun niittiä ei ole tarkoitettu poistettavaksi ja kuorman siirto on maksimoitava. Vapaasovituksen valinta rakenteelliseen leikkaussovellukseen, koska se on helpompi asentaa, aiheuttaa naarmuuntumista tapin ja reiän seinämän väliin: pieni syklinen liukuliike kuormituksen alaisena kuluttaa asteittain molempia pintoja, suurentaa reikää ja pienentää tehollista laakerin pinta-alaa 20–40 % käyttöiän aikana.

Poikkireiän asento lisää toleranssirajoituksen, jota ei ole tavallisissa kiinteissä niiteissä. Reiän on sijaittava tietyllä aksiaalisella etäisyydellä peräpäästä, jotta varmistetaan, että kiinnitystappi tyhjentää liitososan pinnan asennettuna. Liian lähelle pyrstöviisteen sijoitettu poikkireikä pienentää verkon osaa niitin heikoimmassa kohdassa; liian pitkälle sisäänpäin, eikä sokkaa voida asettaa paikalleen asennuksen jälkeen. Suzhou Anzhikou Hardware Technology Co., Ltd. valmistaa haarukkatappien litteäpäisiä niittejä, joiden poikkireiän asennon toleranssit CNC-laitteet pitävät ±0,05 mm:n tarkkuudella määritetystä aksiaalisesta sijainnista. Näin varmistetaan, että kiinnitystapin toiminta varmistetaan mitoiltaan ennen toimitusta sen sijaan, että se havaitaan kokoonpanon aikana.

Niittilaakerin jännitys verrattuna levyn repeytymiseen – mikä vikatila ohjaa nivelen suunnittelua

Niitattu liitoksen suunnitteluun kuuluu kaksi kilpailevaa murtumistilaa, jotka molemmat on tarkastettava erikseen: niitin varren laakerin murtuminen reiän seinää vasten ja levymateriaalin repeytymisvika niitin reiän ja osan reunan välillä. Se, mikä tila ohjaa, riippuu reunaetäisyyden suhteesta reiän halkaisijaan, niitin ja levymateriaalin suhteellisista vahvuuksista ja siitä, onko niitti yksi- vai kaksoisleikkausleikkaus. Suunnittelu yhden kriteerin mukaan toisen huomioimatta tuottaa liitoksia, jotka epäonnistuvat kuormituksessa, joka on selvästi suunniteltua suunnittelupistettä pienempi.

Niitin laakerijännitys lasketaan jaettuna käytetyllä leikkausvoimalla projisoidulla laakerin pinta-alalla (varren halkaisija × levyn paksuus). Alumiinilevyn teräsniitillä alumiinilevyn laakerivika vaikuttaa lähes aina ennen niitin varren taipumista – alumiinin laakerin myötölujuus (tyypillisesti 380–480 MPa 6061-T6:lle) saavutetaan paljon ennen kuin teräsniitti deformoituu. Tässä materiaaliyhdistelmässä niitin halkaisijan lisääminen vähentää tehokkaammin laakerin jännitystä kuin lisää niitin materiaalin lujuutta, koska projisoitu alue skaalautuu halkaisijan mukaan, kun materiaalin lujuusero on jo suuri.

Repeämisvika tapahtuu, kun levymateriaali reiän reunan ja osan reunan välissä leikkaa kahta yhdensuuntaista tasoa. Reunojen vähimmäisetäisyys repeytymisen estämiseksi on tyypillisesti 1,5 × reiän halkaisija alumiiniseoksilla ja 1,25 × teräksellä lentokoneen niittausstandardien (kuten MIL-HDBK-5 ja EN 9347) mukaisesti. Näiden kynnysarvojen alapuolella liitoksen repeytymislujuus putoaa epälineaarisesti – reunaetäisyyden puolittaminen 1,5D:stä 0,75D:hen voi vähentää repäisylujuutta jopa 65 %, ei 50 %, koska jännityskeskittymisvaikutukset reiän rajalla. Käytännön suunnittelutarkastuksessa verrataan laakerin sallittua jännitystä todellisen reunaetäisyyden sallittuun repeytymiseen ja mitoitetaan liitos kahdesta arvosta alempaan.

Haarukkatappiin litteät niitit Erityisesti litteän pään geometria vaikuttaa siihen, kuinka laakerikuorma jakautuu levyn paksuudelle. Tasainen (uppotettu) pää jakaa kuorman tasaisemmin pitopituuden läpi kuin ulkoneva pää sovelluksissa, joissa pää on tasossa paneelin pinnan kanssa, mutta se myös poistaa materiaalia varresta upotussyvyydellä, mikä vähentää tehollista leikkausaluetta pään ja varren liitoskohdassa. Tämä leikkauspinta-alan pieneneminen on otettava huomioon yksileikkausliitoksissa, joissa kuorman siirtotaso osuu yhteen upotusvyöhykkeen kanssa.

Materiaaliparistrategia niiteille erilaisissa metallikokoonpanoissa

Galvaaninen korroosio niitin ja sen liitoslevymateriaalin välillä on pitkäaikainen rakenteellinen riski, johon ei kiinnitetä riittävästi huomiota suunnitteluvaiheessa. Toisin kuin pulttiliitokset, niitejä ei voida irrottaa ja pinnoittaa uudelleen ajoittain – niitin ja levyn rajapinnalle kertynyt korroosiotuotteen kerääntyminen on pysyvää kerääntymistä, joka laajentaa niitin reikää, aiheuttaa vetovannetta ympäröivään levyyn ja aiheuttaa lopulta tyypillisen "savuvan niitin" vian, joka näkyy alumiinirakenteiden niitinreiistä säteilevinä valkoisina oksidijuovina. Niitin ja levyn välinen galvaaninen potentiaaliero on hallittava alusta alkaen, eikä sitä saa käsitellä huoltokysymyksenä.

Seuraavassa taulukossa on yhteenveto yleisesti käytetyistä niitti-arkkimateriaalipareista, niiden galvaanisesta yhteensopivuudesta ja suositelluista lievennyksistä, jos parittaminen on välttämätöntä mekaanisista syistä:

Tärkeä vivahde on, että pinta-alasuhde vahvistaa galvaanisia vaurioita. Pieni niitti (anodi), joka on kosketuksissa suuren levyn (katodin) kanssa, syöpyy paljon nopeammin kuin käänteinen - pieni anodin alue keskittää korroosiovirran. Tästä syystä teräsniitillä kupari- tai ruostumattomassa levyssä on vähemmän vahinkoa kuin päinvastoin, vaikka potentiaaliero olisi identtinen. Räätälöityjen niittikokoonpanojen osalta, joissa materiaaliparien sanelevat rakenteelliset tai johtavuusvaatimukset galvaanisen mieltymyksen sijaan, Anzhikoun tuotantotiimi työskentelee asiakkaiden kanssa määrittääkseen yhteensopivia pintakäsittelyjä, jotka katkaisevat sähkökemiallisen polun vaarantamatta mekaanista rajapintaa.

Kylmäpään prosessimuuttujat, jotka määrittävät niitin pään eheyden suurvolyymituotannossa

Niitin pään halkeilu, epätäydellinen pään muodostus ja pään ja varren välinen samankeskisyysvirheet ovat kolme yleisintä kylmäpään vikaa niitin valmistuksessa, ja kaikki kolme johtuvat ohjattavista prosessimuuttujista eikä materiaalin laadusta. Näiden muuttujien ymmärtäminen auttaa hankintainsinöörejä kirjoittamaan mielekkäitä saapuvia tarkastuskriteerejä ja arvioimaan, onko toimittajan prosessikapasiteetti riittävä sovellukselle – sen sijaan, että luottaisivat vain lopullisiin mittatarkistuksiin, jotka havaitsevat viat vasta niiden valmistuksen jälkeen.

Pään halkeilu tapahtuu, kun lankamassan taipuisuus ei ole riittävä muodonmuutosasteeseen, jonka kärkimuotti aiheuttaa. Särkytyssuhde – alkuperäisen langan halkaisijan suhde pään halkaisijaan – määrittää, kuinka paljon muovista rasitusta materiaalin on kestettävä. Tasapään niitillä, jonka pään halkaisija on 2,5 x varren halkaisija, pintajännitys pään kehällä muotoilun aikana ylittää 150 %. Materiaalit, joiden pinta-alan pieneneminen (RA) on alhainen, tai lanka, joka on kovettunut virheellisen vedon vuoksi, ei kestä tätä rasitusta ilman halkeilua pään kehällä. Langan määrittäminen, jonka RA on vähintään 60 % messingille ja 65 % teräsniiteille, on käytännöllinen sisääntulevan materiaalin säätö, joka korreloi suoraan otsikon myötölukkuuksien kanssa.

Päästä varteen samankeskisyyttä ohjataan muotin kohdistuksella ja langansyötön johdonmukaisuudella. Väärin kohdistettu suunnanlävistys siirtää pään keskustaa suhteessa varren akseliin, mikä tuottaa epäkeskisen pään, joka luo epätasaisen laakeripaineen uppoa vasten asennettuna. Tasapään niiteissä jopa 0,1 mm:n epäkeskisyys saa pään heilumaan upotuspesässä eikä istukan tasossa, jolloin toiselle puolelle jää rako, joka mahdollistaa naarmuuntuvan liikkeen ja mahdollisen väsymishalkeaman alkamisen upotusreunassa. Yli 0,08 mm:n TIR (kokonaisilmaisimen juoksu) pään ja varren väliset samankeskisyystoleranssit ovat saavutettavissa nykyaikaisilla kylmäpäätelaitteilla, mutta vaativat säännöllistä muotin kulumisen valvontaa – prosessin ohjausvaiheen, jonka Suzhou Anzhikou Hardware Technology Co., Ltd. integroi määräaikaishuoltoväliksi yli 200:n kalustossaan, jotka tukevat sen ISO-mittauskoneita 9,01. sertifiointi edellyttää vientieriä, jotka toimitetaan 40 maahan maailmanlaajuisesti.

Haarukkatappiin flat head rivets with cross holes, an additional process variable is the timing and method of cross hole drilling relative to head formation. Drilling after heading allows the cross hole to be positioned relative to the formed head geometry — the correct sequence for applications where head-to-hole axial distance is a functional requirement. Drilling before heading risks distorting the hole geometry during the heading operation if the hole falls within the deformation zone. The deformation boundary — the axial distance from the head face within which material flow occurs during upsetting — is approximately 1.5× to 2× the shank diameter for standard upsetting ratios, and the cross hole must be positioned outside this zone if pre-heading drilling is used.
