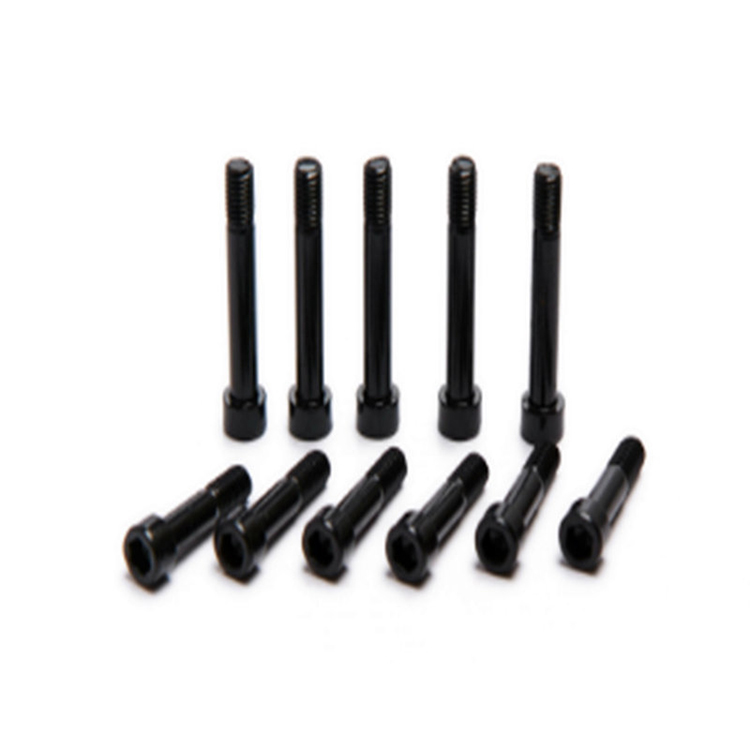

Hex Socket Cup -pääruuvit : Ammattimaisen alan tietämyksen opas

Miksi kupin pääprofiili on parempi kuin litteät ja laakeroidut päät kiristyskriittisissä liitoksissa

Sylinterimäinen kuppipään geometria hylsykantaruuvissa ei ole esteettinen valinta – se on toiminnallinen muotoilu, joka tarjoaa mitattavasti ylivoimaisen kiristyssuorituskyvyn verrattuna tasaisiin upotus- tai kattilakantoihin samassa kierrekoossa. Korkea, suorasivuinen pää mahdollistaa huomattavasti suuremman laakeripinnan halkaisijan suhteessa ruuvin varteen, mikä jakaa puristusvoiman suuremmalle alueelle liitospinnasta ja vähentää pintapainetta pään alla. Tällä on merkitystä pehmeämmistä materiaaleista – alumiiniseoksista, teknisistä muoveista, magnesiumista ja komposiittilaminaateista – kootuissa liitoksissa, joissa pienemmän laakerialueen pää painuisi pintaan toistuvien kiristysjaksojen aikana, vähentäen asteittain esijännitystä ja aiheuttaen liitoksen rentoutumista.

Itse pään korkeus vaikuttaa suoraan vääntöjäykkyyteen asennuksen aikana. Korkea kupin pää tarjoaa enemmän sivuseinäkosketusta hylsytyökalulle, mikä parantaa vääntömomentin siirtotehokkuutta ja vähentää nokkautumisen riskiä, ​​joka vaivaa matalampia pään profiileja. Tarkkuusasennelmissa, joissa tavoitepuristinkuorma on saavutettava luotettavasti käyttämällä vääntömomenttiohjattuja työkaluja – kuten optisissa instrumenteissa, puolijohdelaitteissa ja lääketieteellisissä laitteissa – kuppipään ruuvin johdonmukainen liitoskanta vähentää vääntömomentin esikuormituksen sirontaa vaihtoehtoihin verrattuna, mikä antaa insinööreille tiukemman hallinnan liitoksen käyttäytymiseen tuotantoerässä.

Hex Socket Koko -standardit ja ei-yhteensopivien avainten sopivuuden seuraukset

Kuppikantaruuvin sisäisen kuusiohylsyn on täytettävä tarkkoja mittastandardeja, jotta varmistetaan luotettava vääntömomentin siirto ilman hylsyn vaurioita. ISO 4762 määrittelee nimelliset kuusioavaimen koot ja niihin liittyvät hylsyn toleranssit metrisille kantakantaisille ruuveille, kun taas ASME B18.3 hallitsee vastaavat tuuman sarjan tekniset tiedot. Nämä standardit määrittelevät kuusiohylsyn poikittaissuuntaisen (AF) -mitan lisäksi myös hylsyn vähimmäissyvyyden, viistekulman hylsyn sisääntulossa ja hylsyn geometrian sallitun toleranssin – jotka kaikki vaikuttavat siihen, kuinka täysin kuusioavain kiinnittyy hylsyn seiniin vääntömomentin käytön aikana.

Kun kuusioavain, joka on jopa 0,05 mm:n alakokoinen, kytkeytyy ISO-standardin mukaiseen kantaan, kosketin siirtyy täyssivulaakerista vain kulmalaakeriin keskittäen vääntömomentin kuuteen pieneen kosketuspisteeseen kuuden täyden kylkipinnan sijaan. Tämä lisää kosketusjännitystä kertoimella 3–5, mikä riittää plastisesti vääntämään hylsyn kulmat ensimmäisen asennuksen yhteydessä Grade 8.8 -ruuviin ja aiheuttaa kovempien 12.9-ruuvien progressiivisen pyöristymisen toistuvan käytön jälkeen. Käytännön johtopäätös on suoraviivainen: kuusioavaimet on vaihdettava, kun ne ovat kuluneet, eikä taloudellisia kuusiokoloavainsarjoja saa koskaan käyttää tarkkuuskantaruuveissa rakenne- tai turvallisuuskriittisissä kokoonpanoissa.

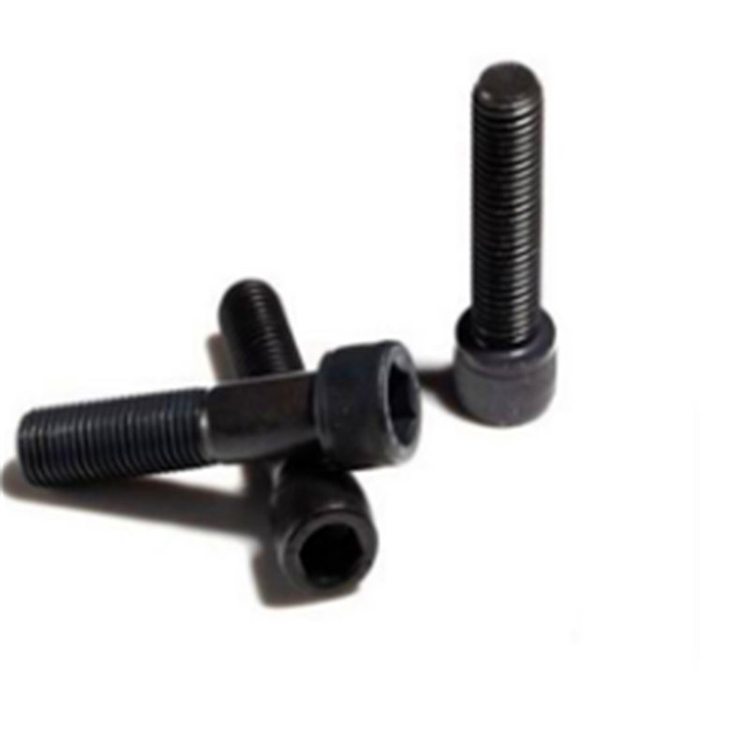

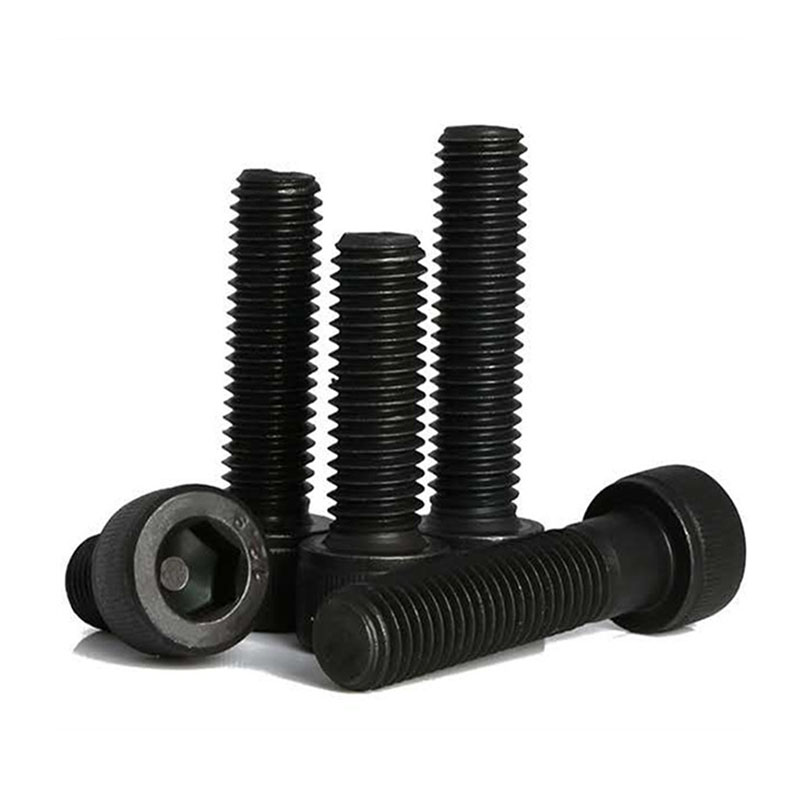

Luokan 12.9 vs. luokan 10.9 kantaruuvit: tietää, milloin suurempi lujuus luo uusia riskejä

Grade 12.9 on korkein standardi ominaisuusluokka metrisille kantakantaisille ruuveille, joiden vähimmäisvetolujuus on 1220 MPa ja kestävä kuormitusjännitys 1100 MPa. Arvosanan 12.9 määrittäminen ottamatta huomioon koko yhteiskontekstia aiheuttaa kuitenkin riskejä, jotka palkkaluokka 10.9 välttäisi. Luokan 12.9 ensisijainen riski on vetyhaurastumisherkkyys. Lämpökäsittelyllä saavutettu korkea pintakovuus tekee Grade 12.9 -ruuveista huomattavasti alttiimpia vedyn aiheuttamalle viivästyneelle murtumiselle kuin Grade 10.9, erityisesti kun käytetään galvanoitua pintakäsittelyä.

Tästä syystä luokan 12.9 kantaruuvit tulee viimeistellä vain mekaanisella pinnoituksella, fysikaalisella höyrypinnoituspinnoitteella (PVD) tai kuumalla upotusprosesseilla, jotka eivät tuota vetyä, ja happopohjaista puhdistusta tulisi seurata pakollisella vetyhaurastumisen lievityspaistolla 190–220 °C:ssa vähintään neljä tuntia ennen pinnoitteen levittämistä. Lisäksi alumiinin ja alumiinin välisissä liitoksissa lisääntynyt puristuskuorma luokasta 12.9 ylittää usein alumiinin myötölujuuden laakerin pinnalla, mikä aiheuttaa pysyvän pään upotuksen, joka eliminoi kaiken esikuormituksen ensimmäisen lämpösyklin jälkeen. Tällaisissa liitoksissa luokka 10.9, jossa on karkaistu aluslevy, tarjoaa jatkuvasti paremman pitkäaikaisen liitoksen eheyden.

Vastaporauksen tekniset tiedot: Täysi pään istuvuus ja työkalujen vapaa tila

Yksi kantakantaruuvien tärkeimmistä eduista ulkoisiin kuusiopultteihin verrattuna on niiden kyky asettua kokonaan vastaporatun reiän sisään jättäen tasaisen tai alihuuhtelun pinnan. Tämän saavuttaminen edellyttää, että vastaporaus on koneistettu oikeaan halkaisijaan, syvyyteen ja sijaintitoleranssiin. Keskeisiä mittasuhteita, jotka on säilytettävä vastaporauksen suunnittelussa, ovat:

• Vastareiän halkaisija: Pitäisi olla nimellispään halkaisija plus 0,3–0,5 mm vakiovälyssovituksessa tai plus 0,1–0,2 mm tiukasti istuvissa sovelluksissa, joissa pään sivuttaista asentoa on valvottava.
• Vastaporauksen syvyys: Sen on oltava vähintään yhtä suuri kuin koko nimellispään korkeus. Alasyvät vastareiät jättävät pään ylpeäksi pinnasta, mikä tekee tyhjäksi tasaisen sovituksen tarkoituksen ja luo jännityskeskittymän vastareiän reunaan sivuttaiskuormituksen alaisena.
• Kuusiokoloavaimen pääsyvara: Ruuvin pään yläpuolella olevan tilan on mahduttava kuusioavaimen koko sisääntyöntösyvyyteen – tyypillisesti 1,5–2 kertaa kuusiokoloavaimen pituus tavallisessa L-avaimessa.
• Vastaporauksen pohjan tasaisuus: Ei-tasainen vastaporattu pohja saa ruuvin pään heilumaan kiristyksen aikana, mikä aiheuttaa epäjohdonmukaisen puristuskuorman jakautumisen. Vastaporauksen pohjan tasaisuus tulee säilyttää 0,02 mm:n sisällä tarkkuusliitoksissa.

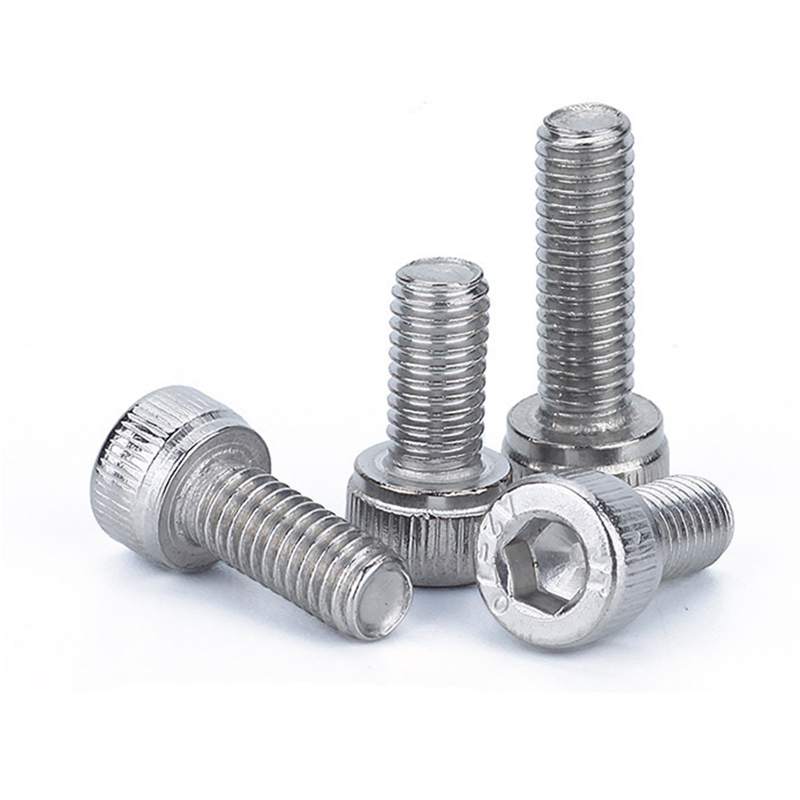

Ruostumattomasta teräksestä valmistetut kantapään ruuvit: ruostumisen esto käytännössä

Galling – yhteenliittävien ruostumattomien teräspintojen kylmähitsaus liukuvan kosketuspaineen alaisena asennuksen aikana – on yleisin vikatila koottaessa ruostumattomia kantaruuveja ruostumattomiin kierrereikiin. Mekanismia ohjaa ruostumattoman teräksen päällä olevan passiivisen oksidikerroksen hajoaminen kierreliitoksen kosketuspaineen alaisena paljastaen paljaat metallipinnat, jotka tarttuvat välittömästi toisiinsa. Rakkumisen estäminen edellyttää sekä materiaalin pinnan kunnon että asennusprosessin huomioimista:

• Leikkauksenestoyhdisteen käyttö: MoS₂-tahna tai nikkelipohjainen tarttumisenestoaine, joka levitetään ruuvin kierteisiin ennen asennusta, muodostaa voiteluesteen. Huomaa, että takertumisenesto vähentää tehollista kitkakerrointa 30 % - 50 %, mikä vaatii vastaavan asennuksen vääntömomentin pienentämisen ylijännityksen välttämiseksi.
• Materiaaliluokan erottelu: Käyttämällä A4-80 (316 ruostumaton) ruuveja A2 (304 ruostumaton) kierrerei'issä saa aikaan pienen koostumuseron, joka häiritsee kierremekanismia.
• Hallittu asennusnopeus: Ruostumattomien ruuvien sähkötyökalun asennuksessa tulee käyttää alhaisinta saatavilla olevaa nopeusasetusta, ja lopullinen kiristys tehdään käsin. Suuri pyörimisnopeus synnyttää kitkalämpöä, mikä lisää dramaattisesti räjähdysten todennäköisyyttä.
• Viestiluokan valinta: Kierreluokan 6g/6H määrittäminen (vakiovälyssovitus) tiukemman 4h/4H-luokan sijaan antaa lisävälystä ruuvin ja mutterin kierteen kylkien välille, mikä vähentää kosketuspainetta alasajon aikana ja alentaa räjähdysvaaraa.

Matalapäiset ja ohutpäiset kantaruuvit: sovellukset, kompromissit ja spesifikaatioluukut

Matalakantaisten kantaruuvien pään korkeus on noin 60 % vastaavan kierrekoon standardin ISO 4762 -mittasta. Kompromissi alennetun pään korkeuden suhteen on lyhyempi kuusiohylsyn kytkentäsyvyys, joka rajoittaa suoraan maksimivääntömomenttia, joka voidaan käyttää ennen hylsyn irrottamista. Matalakantaiselle M4-kantaruuville käyttökelpoinen istukkasyvyys on tyypillisesti 1,2–1,5 mm verrattuna 2,0 mm:iin tavallisessa kannassa – 30–40 prosentin vähennys, mikä merkitsee vastaavan suurimman asennusvääntömomentin pienenemistä. Matalakantaisten ruuvien määrittäminen ilman vääntömomenttitavoitetta on yleinen suunnitteluvirhe, joka johtaa joko alikiristyneisiin liitoksiin tai kuorittuihin hylsyihin asennuksen aikana.

Button Head vs Low-Head: Eron ymmärtäminen

Painikekantaruuvit ovat erillinen tuoteluokka, joka sekoitetaan usein matalapäisiin tyyppeihin. Painikepäässä on halkaisijaltaan suuri, matalaprofiilinen kupupää, joka on optimoitu puristamaan kuorman jakautumista ja estetiikkaa. Matalakantainen hylsyruuvi säilyttää lieriömäisen suorasivuisen pääprofiilin, joka on sovitettu normaaliin tai hieman pienempään vastareiän halkaisijaan – se säästää aksiaalista tilaa liitoksen pinnan yläpuolella säilyttäen samalla vastaporauksen yhteensopivuuden. Näiden kahden tyypin sekoittaminen spesifikaation aikana johtaa vastaporauksen yhteensopimattomuuteen, odottamattomaan pään ulkonemaan tai riittämättömään laakeripinta-alaan aiotulla kuormitusradalla. Suzhou Anzhikou valmistaa molempia kokoonpanoja mukautetuissa mitoissa, mukaan lukien ei-standardipään korkeudet, jotka ovat vakio- ja matalapäämääritelmien välissä.

Pintakäsittelyn valinta kuusiokantaisille ruuveille eri käyttöympäristöissä

Pintakäsittely levitettiin a kantapään ruuvi ei vaikuta ainoastaan sen korroosionkestävyyteen, vaan myös sen kitkakertoimeen, vetyhaurastumisriskiin, mittojen kasvuun pohjaruuvin yli ja soveltuvuuteen loppukäyttöympäristöön. Tarkkuuskantaruuvien yleisimmin käytettyjä viimeistelyjä ovat:

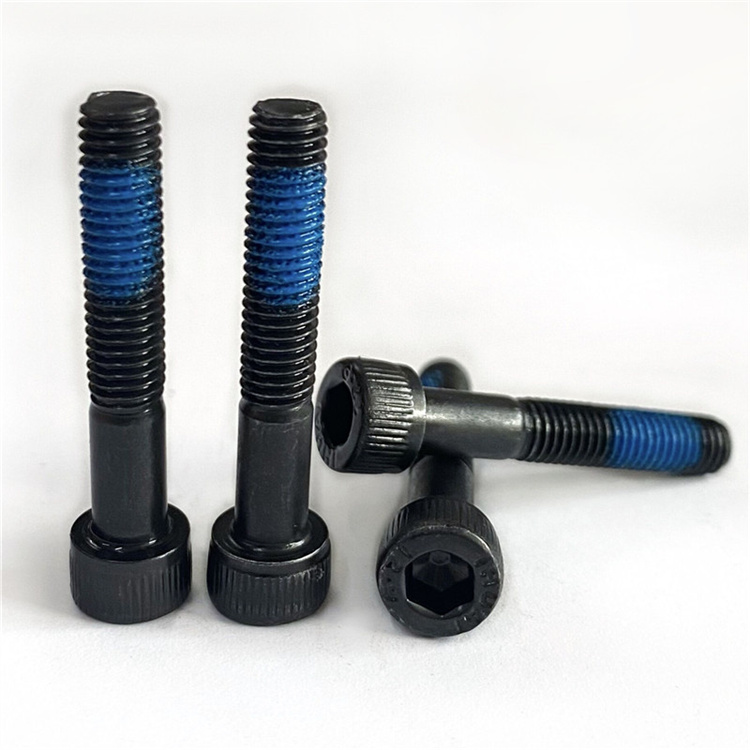

• Musta oksidi (mustantuminen): Lisää olennaisesti nollaulotteista kasvua ja tarjoaa lievän korroosiosuojan kuivissa sisäympäristöissä. Soveltuu koneen sisäisiin komponentteihin, työkalukiinnikkeisiin ja optisiin kiinnikkeisiin, joissa vaaditaan alhaista heijastavuutta.
• Sinkkipinnoitus (kirkas tai keltainen kromaatti): Tarjoaa kohtalaisen korroosionkestävyyden (72–96 tuntia suolasuihkua kirkkaalle, 200 tuntia keltaiselle kromaatille). Lisää 5–10 mikronia per puoli ja aiheuttaa vetyhaurastumisriskin luokan 12.9 ruuveille; vaatii leipomisen helpotusta.
• Mekaaninen sinkitys: Levittää sinkkiä mekaanisen iskun kautta sähkökemiallisen kerrostuksen sijaan, mikä eliminoi vedyn oton kokonaan. Suositeltu vaihtoehto galvanoimiselle erittäin lujille kantakantaisille ruuveille.
• Dacromet/geometric pinnoite: Tarjoaa 500 tunnin suolasuihkukestävyyden ilman vetyriskiä ja erinomaisen kemiallisen kestävyyden polttoaineille, hydraulinesteille ja miedoille hapoille. Käytetään laajasti auto- ja ulkokäyttöön tarkoitetuissa laitteissa.
• Passivointi (vain ruostumaton teräs): Kemiallinen passivointi palauttaa ja vahvistaa passiivista oksidikerrosta ruostumattomissa kantaruuveissa poistaen pinnasta vapaan raudan. Välttämätön ruostumattomille ruuveille, joita käytetään elintarvikejalostuksessa, lääketeollisuudessa ja merenkulkusovelluksissa.
