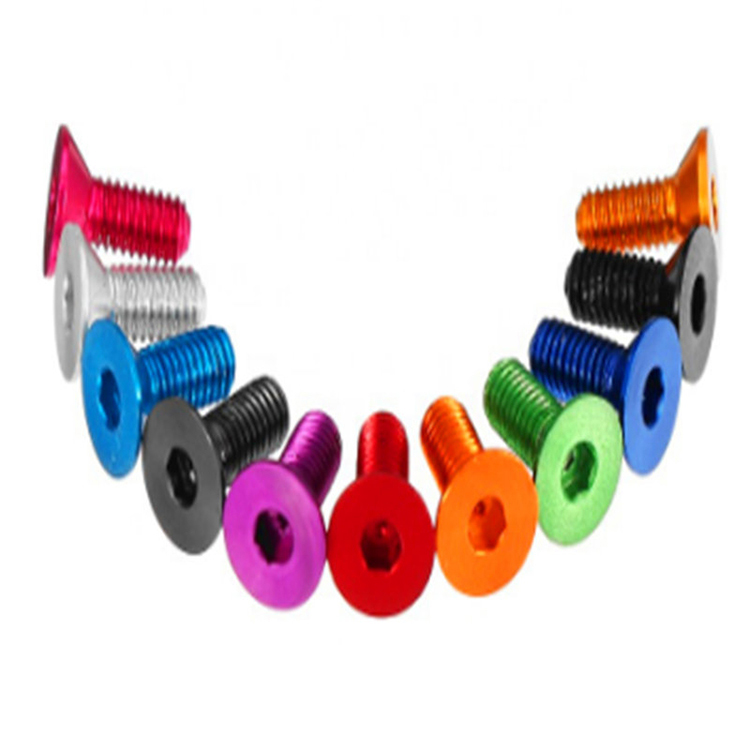

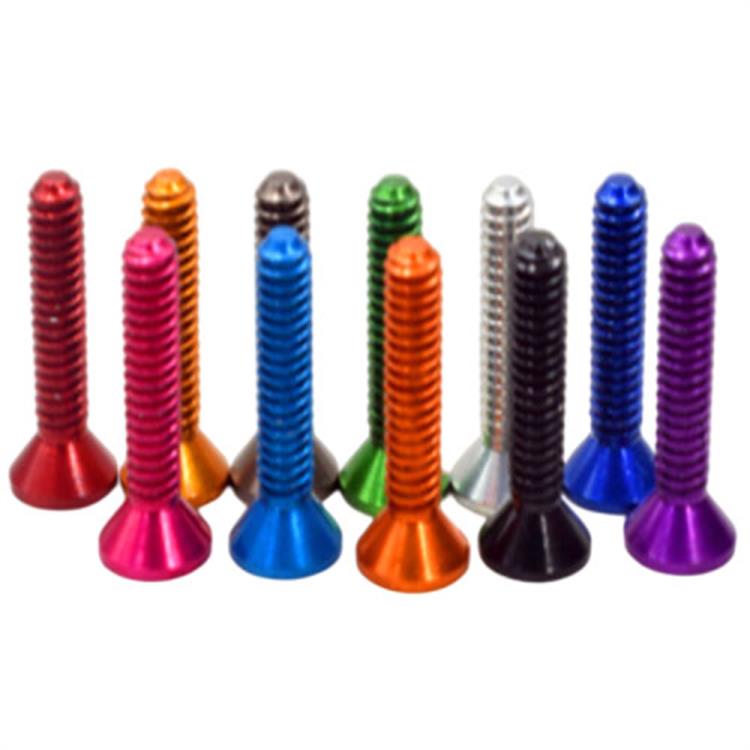

Upotuskantaiset kuusiokantaruuvit: Upotuskulman sieto ja istuimen eheys

Metriikkaa varten määritetty 90 asteen upotuskulma uppokantaiset kuusiokantaruuvit kestää ±1 asteen valmistusvaihtelun ISO 10642 -standardin mukaan, mutta tämä kapea kaista määrittää, ovatko ruuvin kannan istuimet samassa tasossa, työntyvätkö pinnan yläpuolelle vai uppoavatko sen alle. Suzhou Anzhikou Hardware Technology Co., Ltd. säätelee uppokantaisten kuusiokantaisten ruuvien pään alakulmaa ±0,5 asteeseen käyttämällä CNC-koneistettuja kärkimuottimia, tunnustaen, että 1,5 asteen epäsopivuus ruuvin pään ja upotetun reiän välillä luo kehäviivakosketuksen aiotun pintakosketuksen sijaan. Tämä linjakosketus keskittää puristuskuorman kapeaksi nauhaksi, joka muuttaa plastisesti alumiinin liitäntäpintoja vääntömomenteilla, jotka ovat 30 % alle nimellisistuma-arvon, mikä johtaa pysyvään löystymiseen ensimmäisen lämpösyklin jälkeen.

Alumiinikokoonpanoissa, joissa upotettu reikä on koneistettu valettu sijaan, Anzhikou Hardwaren 10 teknikon insinööritiimi, jolla on 20 vuoden kokemus alalta, suosittelee 92 asteen upotuksen määrittämistä ruuvin päähän, kun liitosmateriaali on 6061-T6 alumiinia. Hieman tylppä kulma kompensoi alumiinin elastista palautumista koneistuksen jälkeen varmistaen, että ruuvi vetää pään koko pintakosketukseen vääntömomenttia käytettäessä. Tämä geometrinen kompensointi on erityisen kriittinen ilmailu-avaruusalan sisäpaneeleissa ja kilpa-ajoneuvojen korirakenteissa, joissa tasaiset pinnat ovat pakollisia aerodynaamisista ja esteettisistä syistä. Yrityksen kylmäsuuntauslaitteet Taiwanista ja Japanista saavuttavat tämän kulman hallinnan servo-sähköisen lävistyspaikannuksella 0,01 mm:n toistettavuudella, jota valvotaan reaaliajassa yli 200 koneen tuotantolinjaan integroiduilla optisilla antureilla.

Pään korkeuden ja syvennyksen syvyyden kompromisseja matalaprofiilisissa malleissa

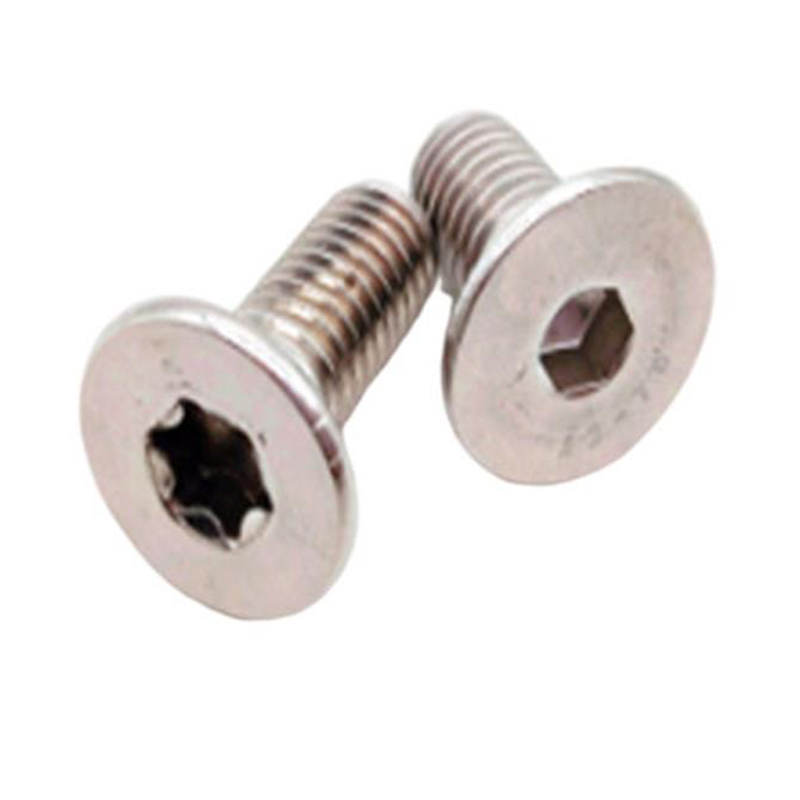

Vääntömomenttihäviötiedot paljastavat, että syvennyksen syvyyden pieneneminen vaikuttaa suhteettomasti pienempiin uppokantaisiin kuusiokoloruuveihin. Anzhikou Hardwaren ISO9001:2015-sertifioitu laatujärjestelmä varmistaa 100 %:n syvennyssyvyyden tarkastuksen M3-malleissa ja pienemmissä kooissa käyttämällä konfokaalista lasermittausta, hylkäämällä ruuveja, joissa kuusiokantapohja on 0,2 mm:n sisällä pään alapuolelta. Tämä estää nokkaviat, joita ilmenee, kun kuusiokoloavain koskettaa hylsyn pohjaa ennen täyden vääntömomentin siirtämistä.

Alumiiniruuvivalmistus: Cold Heading 6061-T6 vs. 7075-T6

Alumiiniset ruuvit Tiheys on 2,70 g/cm³ eli kolmasosa teräksen tiheydestä, mutta seosvalikon mukaan voidaanko kiinnitin olla kylmäpäistä. Suzhou Anzhikou Hardware Technology Co., Ltd. valmistaa alumiiniruuveja pääasiassa 6061-T6:sta ja 7075-T6:sta, joiden T6 temperointi osoittaa liuoksen lämpökäsittelyn ja sen jälkeen keinotekoisen vanhentamisen. 6061-seos, joka sisältää 0,8 % magnesiumia ja 0,4 % piitä, muodostaa vanhenemisen aikana Mg2Si-saostumia, jotka vahvistavat matriisia säilyttäen samalla riittävän sitkeyden kylmäsuuntaisen pään korkeussuhteille, jotka ovat jopa 0,75 kertaa varren halkaisija. Sitä vastoin 7075-T6, jossa on 5,6 % sinkkiä ja 2,5 % magnesiumia, saavuttaa 570 MPa:n vetolujuuden, joka on 40 % korkeampi kuin 6061-T6, mutta sen rajoitettu sitkeys rajoittaa kylmäsuuntauksen ja pään korkeussuhteen alle 0,55:een ilman välihehkutusta.

Anzhikou Hardwaren 2000 neliömetrin laitos korjaa tämän rajoituksen kaksivaiheisella 7075-T6-ruuveille suunnatulla prosessilla. Ensimmäinen vaihe muodostaa pään 250 °C:ssa, hyödyntäen alumiinin vähentynyttä virtausjännitystä korotetussa lämpötilassa, samalla kun se pysyy vanhenemislämpötilan alapuolella, joka ylittäisi T6-lämpötilan. Toinen vaihe, ympäristön lämpötilassa, kylmämitoittaa pään lopullisiin mittoihin ja työstää pintaa kulutuksenkestävyyden parantamiseksi. Tämä hybridilähestymistapa, joka on kehitetty yli 20 vuoden teollisen tuotannon kokemuksella, tuottaa 7075-T6 uppokantaisia ​​kuusiokantaruuveja, joiden pääkovuus on 95 HRB – mikä riittää estämään kuusiokantapyöristyksen vakiovääntömomentilla – samalla kun ytimen sitkeys kestää leikkausmurtumia rakenneliitoksissa.

Seoksen valintamatriisi alumiiniruuvisovelluksiin

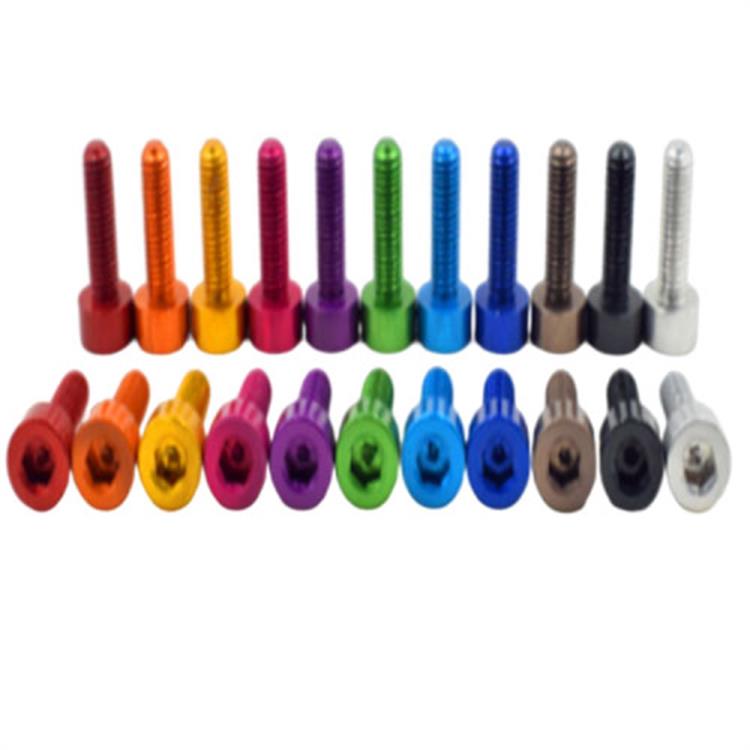

• 6061-T6 yleisiin kone- ja elektroniikkakoteloihin: Tasapainoinen lujuus-muovattavuussuhde mahdollistaa monimutkaiset pään geometriat, mukaan lukien syvät kuusiohylsyt ja pyälletyt laakeripinnat. Anzhikou Hardwaren kierrelankalaitteisto tuottaa koneen kierteitä 6061-T6-ruuveille, joiden pintaviimeistely on Ra 0,8 μm, mikä vähentää kitkaa asennuksen aikana alumiinivaluihin tai pursotuksiin.
• 7075-T6 ilmailu- ja korkean suorituskyvyn urheiluvälineisiin: Ylivoimainen lujuus mahdollistaa pienempien halkaisijaisten ruuvit painokriittisissä sovelluksissa, kuten M4 uppokantaiset kuusiokantaruuvit, jotka korvaavat M5-teräksiset vastineet polkupyörän osissa. Yrityksen CNC-laitteet voivat työstää 7075-T6:ta tiukoille toleransseille (±0,02 mm) olkapuuveille ja porrastetuille varreille, joita kylmällä suunnalla yksin ei saavuteta.
• 2024-T4 niittityyppisille ruuveille lentokoneiden pintasovelluksissa: Tämän seoksen korkea kuparipitoisuus (4,4 %) tarjoaa poikkeuksellisen leikkauslujuuden, mutta huonon korroosionkestävyyden. Anzhikou Hardware levittää Alodine 1200 -konversiopinnoitteita 2024-T4-ruuveihin luoden kullanvärisen kromaattikerroksen, joka pidentää suolasumun kestävyyttä 24 tunnista (paljas) 336 tuntiin säilyttäen samalla sähkönjohtavuuden salamaniskun suojaamiseksi.

Alumiini-alumiinikierreliitoksissa ryppyjä ja kouristuksia ehkäisy

Kun alumiiniruuvi kiertyy alumiinimutteriin tai kierrereikään, kovuuseron puuttuminen yhteenliittymien pintojen välillä luo ihanteelliset olosuhteet liiman kulumiselle. Alumiinioksidikalvo (Al2O3, paksuus 2–5 nanometriä), joka normaalisti suojaa metallin murtumia kierteen kyljessä olevan kosketuspaineen alaisena ja paljastaa paljaan alumiinin, joka kylmähitsautuu rajapinnan poikki. Suzhou Anzhikou Hardware Technology Co., Ltd. on kvantifioinut tämän käyttäytymisen vääntömomentti-jännitystestauksella: voitelemattomat alumiiniset M5-ruuvit saavuttavat puristusmomentin 60 prosentilla myöhemmästään vääntömomentistaan, mikä tarkoittaa, että ruuvi, joka on kiristetty täyteen nimelliskiinnityskuormaansa, on jo ylittänyt iskukynnyksen.

Pintakäsittelyt alumiiniruuvikiinnityksellä

Anzhikou Hardware suosittelee Dacromet-pinnoitettuja alumiinisia uppokantaisia kuusiokoloruuveja sähkömaadoitussovelluksiin, joissa kovaanodisoinnin eristysominaisuudet eivät ole hyväksyttäviä. Sinkki-alumiinihiutalematriisi tarjoaa uhrautuvan korroosiosuojan, kun taas upotetut voiteluainehiukkaset vähentävät kierteen kitkakerrointa 0,45:stä (kuiva alumiini) 0,18:aan. Tämä mahdollistaa täyden vääntömomentin käytön ilman tarttumisriskiä ja pitää liitoksen johtavuuden alle 1 milliohmissa. Yrityksen irtoamista estävä tuotantolinja voi levittää Dacrometin pienikokoisiin alumiiniruuveihin, joiden halkaisija on 0,6 mm, keskipakoputkikäsittelyn avulla, mikä estää osien sisäkkäisyyden ja varmistaa pinnoitteen tasaisuuden kierteen kyljissä.

Lämpölaajenemisen hallinta sekamateriaalikokoonpanoissa alumiiniruuveilla

Alumiinin lämpölaajenemiskerroin (23,6 × 10⁻⁶/°C) ylittää teräksen (11,7 × 10⁻⁶/°C) kertoimella kaksinkertaisesti, mikä luo vaihtelevia laajenemisjännityksiä, kun alumiiniruuvit kiinnittävät teräs- tai valurautakomponentteja lämpötilanvaihteluiden yli. Suzhou Anzhikou Hardware Technology Co., Ltd. kohtaa tämän ongelman usein auto- ja teollisuussovelluksissa, joissa alumiiniruuvit valitaan painon vähentämiseksi, mutta niiden on säilytettävä puristusvoima -40 °C:sta talvikäytöstä 150 °C:n konepellin alle. Differentiaalilaajeneminen saa alumiiniruuvin venymään 0,012 mm enemmän kuin teräsekvivalentti 10 mm kiinnitettyä pituutta kohti 100 °C:n lämpötilan nousussa, mikä vähentää tehokkaasti puristuskuormitusta 15-20 %, jos liitos on jäykkä.

Lämpötilasyklisten alumiiniliitosten kompensoivat suunnittelustrategiat

Anzhikou Hardwaren suunnittelutiimi käsittelee tätä yhteisen vaatimustenmukaisuussuunnittelun avulla sen sijaan, että hyväksyisi puristushäviön. Teräslaipoissa oleville alumiinisille uppokantaisille kuusiokantaisille ruuveille yhtiö suosittelee pienennetyn varren halkaisijan määrittämistä – tyypillisesti 0,9 kertaa kierteen pienempi halkaisija – kannan ja ensimmäisen kiinnittyneen kierteen väliin. Tämä supistettu osa toimii elastisena elementtinä, joka venyy lämpöeron mukaiseksi säilyttäen samalla minimaalisen puristuskuorman. 2000 neliömetrin laitoksen CNC-laitteet koneistavat nämä pienennetyt varret pintaviimeistelyllä Ra 0,4 μm estämään väsymishalkeamien syntyminen halkaisijan siirtymäkohdassa.

• Upotetun pään alla olevat Belleville-aluslevypinot tarjoavat vaihtoehtoisen vaatimustenmukaisuusmekanismin. Yksi M5-koon Belleville-aluslevy, jonka taipumakapasiteetti on 0,3 mm, absorboi lämpölaajenemiserot jopa 15 mm:n pituuksilla. Anzhikou Hardware tarjoaa uppokantaisia ​​kuusiokantaruuveja valmiiksi kootuilla kartiomaisilla jousialuslevyillä ei-standardin mukaisen ruuvin räätälöintipalvelun kautta, mikä poistaa erillisten aluslevyjen asennuksen käsittelyhaasteet automatisoiduille kokoonpanolinjoille.
• Liitoksiin, joissa vaaditaan sekä kiristyshuoltoa että sähkön jatkuvuutta, yhtiö määrittelee alumiiniruuvit hopeoiduilla laakeripinnoilla. Hopeakerros (2-3 mikronia paksu) pitää kosketusvastuksen alle 0,5 milliohmissa lämpöjaksojen aikana estämällä alumiinioksidin kertymisen ruuvin pään liitännässä. Tämä lähestymistapa on vakiona sähköajoneuvojen akkujen virtakiskoliitännöissä, joita Anzhikou Hardware vie Euroopan ja Pohjois-Amerikan autotoimittajille.

Yrityksen 20 vuoden kokemus ei-standardista ruuvin räätälöimisestä sisältää lämpölaajenemisvaikutusten elementtianalyysit asiakaskohtaisiin liitosgeometrioihin. Tämä ennustekyky, jota tukee laitoksen täydellinen testauslaitteisto, antaa Anzhikou Hardwarelle mahdollisuuden suositella ruuvimäärityksiä, jotka säilyttävät puristusvoiman koko käyttölämpötila-alueella sen sijaan, että luottaisivat empiirisiin turvallisuustekijöihin.

Galvaanisten parien alumiiniruuvien korroosiokäyttäytyminen

Alumiinin asema anodisimpana yleisenä rakennemetallina tekee siitä uhrautuvan elementin lähes jokaisessa galvaanisessa parissa. Kun alumiiniruuvi koskettaa ruostumatonta terästä, kuparia tai nikkelipinnoitettuja pintoja elektrolyytin läsnä ollessa, alumiini syöpyy ensisijaisesti katodisen materiaalin suojaamiseksi. Suzhou Anzhikou Hardware Technology Co., Ltd. kvantifioi tämän riskin galvaanisen sarjaanalyysin avulla ja tarjoaa lievennysstrategioita, jotka on räätälöity räätälöinnin aikana havaittujen erilaisten metalliparien mukaan.

Galvaaninen yhteensopivuus ja suojausstrategiat

Meriympäristöissä, joissa alumiiniruuvit kiinnittävät ruostumattomasta teräksestä valmistettuja laitteita, galvaanisen virrantiheys rajapinnassa voi olla 50 μA/cm² merivedessä, mikä kuluttaa 0,5 mm alumiinia vuodessa. Anzhikou Hardware suosittelee kolmea suojaustasoa käyttöikävaatimusten perusteella:

• Ensisijainen eristys: Levitä 50 mikronin kerros epoksipohjaista kierretiivistettä ruuvin kierteisiin ennen asennusta luo dielektrisen esteen, joka eliminoi galvaanisen kosketuksen. Yrityksen irtoamista estävä tuotantolinja voi levittää anaerobisia tiivistysaineita alumiinisiin uppokantaisiin kuusiokantaisiin ruuveihin, jolloin kovettumisajat ovat 10–30 minuuttia ympäristön lämpötilasta riippuen.
• Katodinen suojaus: Pysyviin vedenalaisiin asennuksiin alumiiniruuvien määrittäminen 5052-H32-seoksesta, joka sisältää 2,5 % magnesiumia, muuttaa korroosiopotentiaalia 100 mV negatiivisemmalla kuin 6061-T6. Tämä tekee itse ruuvista uhrautuvan anodin koko kokoonpanolle, joka syöpyy tasaisesti sen sijaan, että se syöpyisi paikallisesti. Anzhikou Hardwaren materiaalisertifikaatti sisältää potentiodynaamiset polarisaatiokäyrät, jotka vahvistavat tämän käyttäytymisen.
• Suunnittelun muutos: Siirtyminen suorasta kosketuksesta välipolymeeriholkkiin eliminoi galvaanisen parin kokonaan. Yritys valmistaa alumiiniruuveja, joissa on kiinteät polymeerikaulukset, jotka on valettu varteen, säilyttäen kiristysvoiman ja tarjoavat 0,5 mm:n dielektrisen eron katodisesta komponentista.

Anzhikou Hardwaren vientiportfolion 40 maassa ja alueella galvaanisen yhteensopivuuden vaatimukset vaihtelevat huomattavasti. Lähi-idän markkinat asettavat etusijalle kloridin aiheuttaman galvaanisen korroosion kestävyyden rannikon infrastruktuurissa, kun taas Euroopan markkinat korostavat RoHS-yhteensopivia pinnoitteita, jotka välttävät kuusiarvoista kromia. Yrityksen ISO9001:2015 laatujärjestelmä hallitsee näitä alueellisia vaihteluita valvotun prosessidokumentaation avulla varmistaen, että saksalaisille autoasiakkaille toimitetut alumiiniruuvit täyttävät VW 60446 -vaatimukset, kun taas Yhdistyneiden arabiemiirikuntien rakennusprojekteihin tarkoitetut ruuvit ovat BS EN 1999-1-4 -kestävyysvaatimusten mukaisia.

Pienoisalumiinisten ruuvien valmistus: Suunta ja kierteet M1.5:n alapuolelle

M1.5 alapuolella olevien alumiiniruuvien valmistaminen haastaa perinteisen kylmäpään viisauden, koska materiaalin alhainen myötöraja aiheuttaa liiallista välähdystä jakolinjoista ja korkea lämmönjohtavuus haihduttaa nopeasti muovattavuutta edistävän muodonmuutoslämmön. Suzhou Anzhikou Hardware Technology Co., Ltd. valmistaa miniatyyriä alumiiniruuveja aina 0,6 mm:n ulkohalkaisijaan asti – mikä vastaa yrityksen teräksen ja titaanin kapasiteettia – erityisesti alumiinin metallurgisiin ominaisuuksiin kehitettyjen prosessisovitusten avulla.

Prosessiparametrit alle millimetrin alumiiniruuveille

M1.0-alumiiniruuvien suuntanopeus on alennettu 80 iskuun minuutissa verrattuna vastaavien teräsruuvien 150 iskuun, mikä pidentää viipymisaikaa lävistyspaineen alaisena alumiinin venymisnopeuden herkkyyden kompensoimiseksi. Anzhikou Hardwaren Taiwanista tuotu kylmäsuuntainen laite saavuttaa tämän taajuusmuuttajan ohjauksella ilman mekaanisia muutoksia. Lävistimen välistä välystä kiristetään 0,005 mm:iin – puoleen terässtandardista – alumiinin välyksen estämiseksi, mikä vaatisi toissijaista leikkausta ja vaarantaa miniatyyriruuvin geometrian vahingoittumisen.

Kierteen valssaus alle millimetrin alumiiniruuveilla vaatii 30 % suuremmat juurensäteet kuin teräksen vastaavat. Suurempi säde jakaa langanmuodostusjännityksen suuremmalle materiaalitilavuudelle, mikä estää kehämäisen halkeilun, joka syntyy, kun standardi meistigeometria leikkaa pehmeää alumiinia kierteen harjanteesta. Anzhikou Hardwaren lankavalssauslaitteisto, joka on osa tehtaan yli 200 tarkkuuskonesarjaa, tallentaa alumiinikohtaiset muottiprofiilit CNC-ohjaimeen ja valitsee automaattisesti oikean geometrian tuotantotilauksen metalliseoserittelyn perusteella.

Näiden pienikokoisten alumiiniruuvien laaduntarkastuksessa käytetään automaattista optista lajittelua manuaalisen mittauksen sijaan. Yrityksen testauslaitteistoon kuuluu 5 mikronin resoluutiolla varustettuja visiojärjestelmiä, jotka tarkastavat 100 % tuotannosta pään halkaisijan, varren samankeskisyyden, kierteen nousun halkaisijan ja kuusiopistorasian läsnäolon suhteen. Vialliset osat poistetaan pneumaattisesti nopeudella 600 kappaletta minuutissa, mikä ylläpitää 2 000 neliömetrin vuotuisen tuotantokapasiteetin edellyttämää läpijuoksua samalla kun varmistetaan virheettömät toimitukset asiakkaille elektroniikka- ja lääkintälaitteiden aloilla, joissa yksikin puuttuva kierre voi aiheuttaa kokoonpanovirheen.
