Torx-käyttögeometria ja irrotusvastus – kuusikeilaprofiilin takana oleva suunnittelu

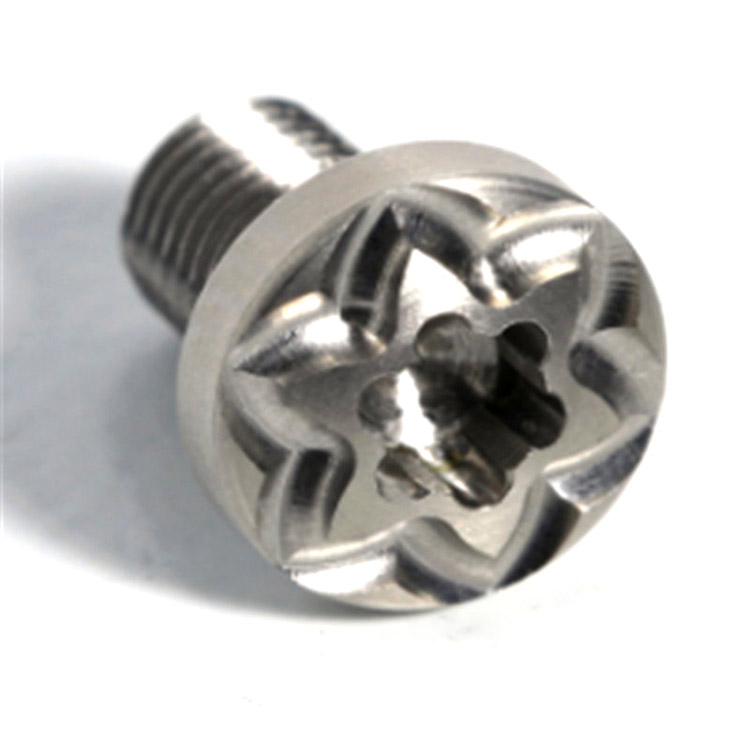

Torx-käyttöjärjestelmä (ISO 10664, sisäisesti kutsutaan hexalobulaariksi) on suunniteltu erityisesti poistamaan nokkavika, joka vaivaa Phillips- ja Pozidriv-käyttöjä suurilla asennusmomenteilla. Ulosotto tapahtuu, kun voimanlähteen aksiaalinen voima kiilauttaa terän ulos syvennyksestä vääntömomentin kasvaessa – seurausta ristiinmuotoisten vetolaitteiden vinoista kyljistä, jotka muuttavat vääntömomentin poistovoimaksi. Heksalobulaarinen profiili korvaa kulmikkaat kyljet kaarevilla keiloilla, jotka kiinnittävät voimanlähteen lähes pystysuoraan kosketusseiniin, joten vääntömomentin alainen reaktiovoima suuntautuu säteittäisesti sisäänpäin eikä aksiaalisesti ulospäin. Tuloksena on käyttöjärjestelmä, jossa vääntömomentin lisääminen lisää pitoa terän työntämisen sijaan.

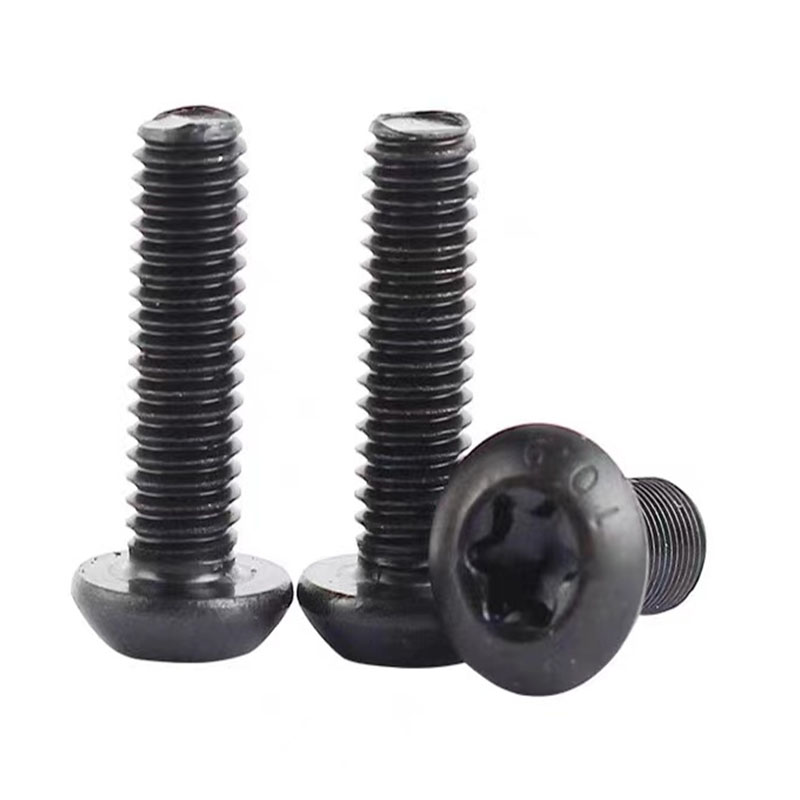

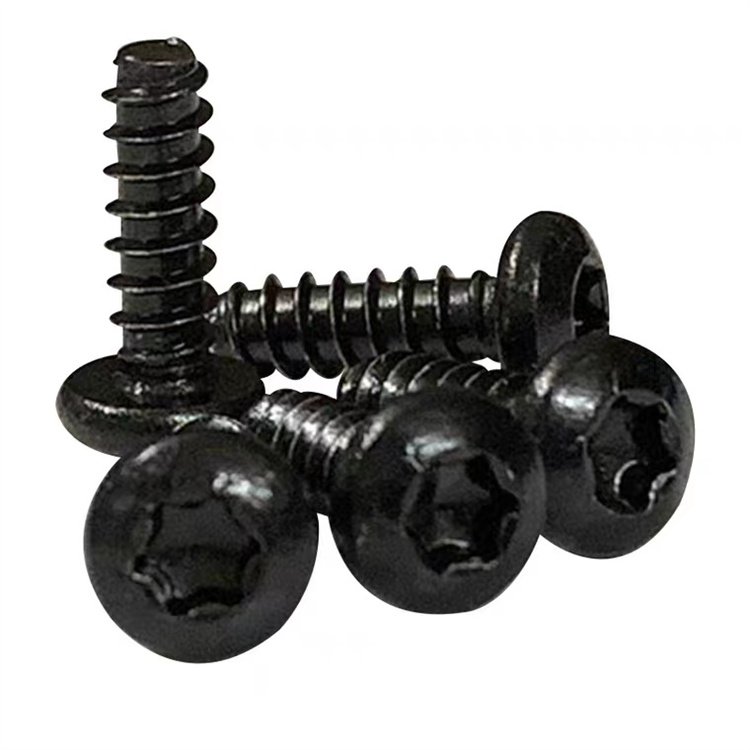

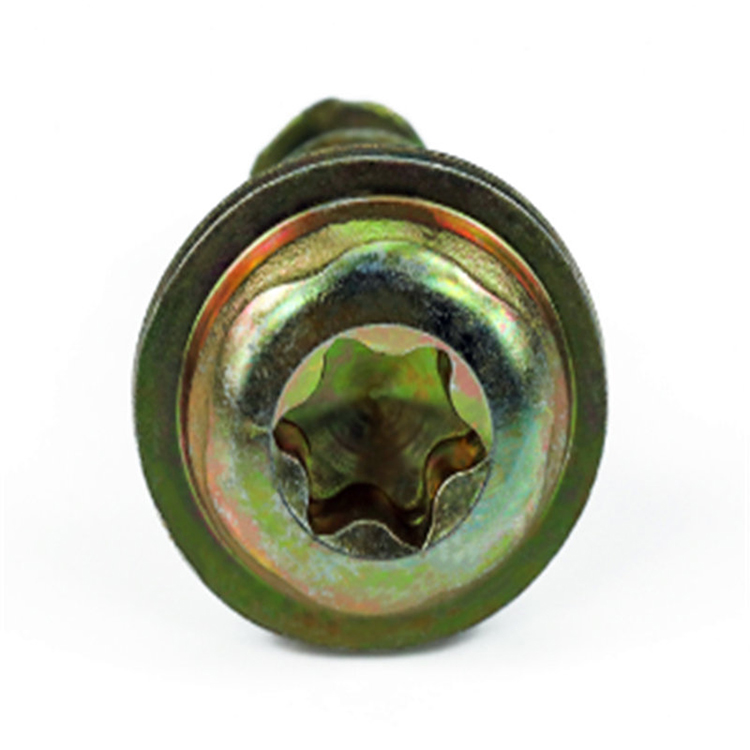

Käytännön seuraus torx pannun pään itsekierteittävät ruuvit on merkittävä: koska nokka-aukko on eliminoitu, ruuvi voidaan kiristää täyteen asennusmomenttiaan ilman, että väännin luistaa ja vahingoittaa syvennystä tai ympäröivää materiaalipintaa. Tällä on merkitystä erityisesti silloin, kun itsekierteittävät ruuveja asennetaan näkyville tai viimeistellyille pinnoille – autojen sisätiloihin, laitepaneeleihin, kulutuselektroniikan koteloihin – joissa terän liukastumisjäljet ​​ovat takuu- ja ulkonäköongelma. Heksalobulaarinen profiili siirtää myös vääntömomentin suuremmalle kosketusalueelle kuin vastaavan syvennyksen kokoinen Phillips-taajuusmuuttaja, mikä jakaa jännityksen tasaisemmin syvennyksen seinille ja pidentää sekä ruuvin syvennyksen että ruuvinterän käyttöikää 5–10-kertaisesti korkean syklin tuotantoympäristöissä.

Yksi vähemmän käsitelty etu on Torx-terän itsekeskittyminen syvennyksessä. Kaareva keilan geometria ohjaa kuljettajan linjaan sen istuessa, mikä vähentää asennustyökalulta vaadittavaa kulmavirhetoleranssia. Automatisoidussa kokoonpanossa robottiruuvimeisselillä – yleinen käyttöskenaario torx-kantaisille itsekierteittäville ruuveille elektroniikassa ja autoteollisuudessa – tämä itsekeskittyminen vähentää syklin aikaa ja syvennysten vaurioita verrattuna Phillips-käyttöihin, jotka vaativat tiukempia kulmakohdistustoleransseja ristiajon välttämiseksi. Suzhou Anzhikou Hardware Technology Co., Ltd. valmistaa Torx-syvennysgeometriaa käyttämällä kylmäsuuntaisia ​​lävistyksiä, jotka on valmistettu ISO 10664 -standardin keilan profiilitoleransseista, ja syvennyksen syvyys ja keilan leveys varmistetaan optisella mittauksella ennen tuotannon julkaisua.

Torx-koon valinta pannun pään itsekierteittäville ruuveille – miksi T-koon ja ruuvin halkaisijan on oltava täsmälleen yhteensopivat

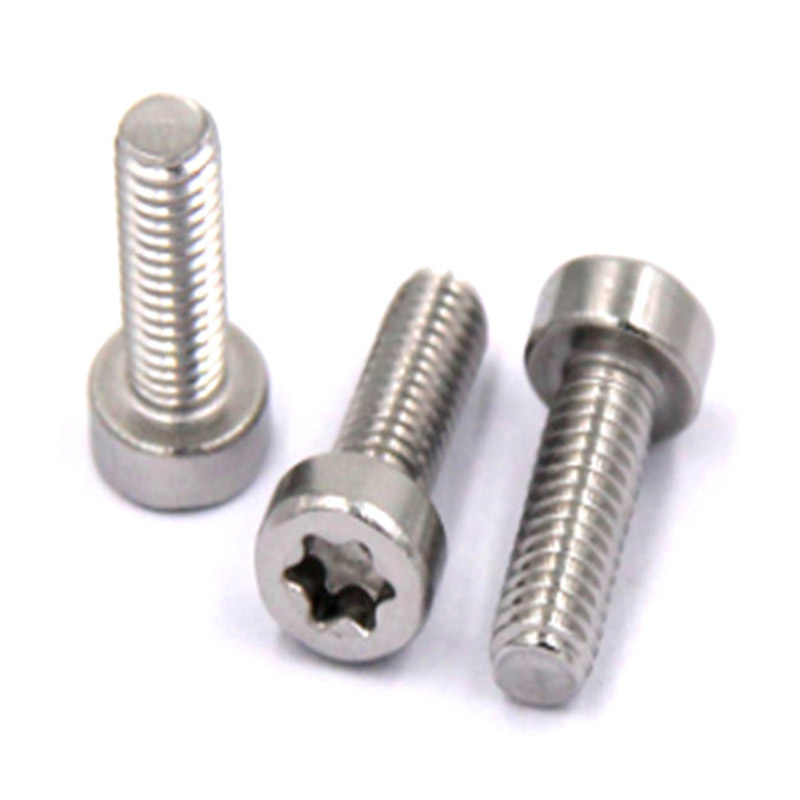

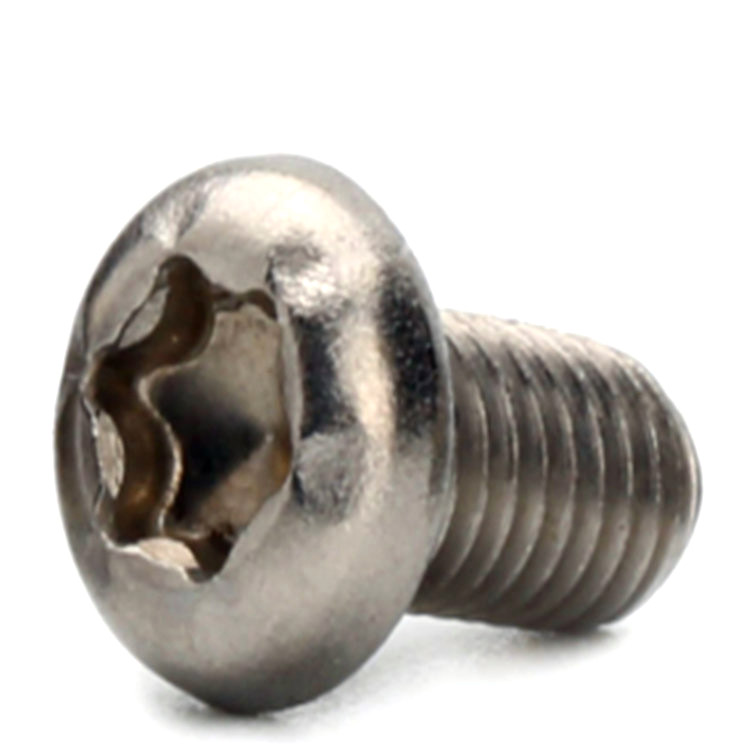

Jokainen Torx-kokomerkintä (T6, T8, T10, T15, T20, T25, T27, T30 jne.) määrittää tarkan ympyrän halkaisijan kuusiokolomaiselle syvennukselle, ja jokainen koko on yhdistetty suositeltuun ruuvin halkaisijaalueeseen. Käytettäessä Torx-kokoa, joka on liian pieni ruuvin halkaisijaan nähden, ei jää riittävästi syvennyksen seinämateriaalia keilan juurien ja ruuvin pään kehän väliin. Tämä vähentää syvennyksen murtumislujuutta ja aiheuttaa ruuvin pään halkeamisen säteittäisesti syvennyksen kulmissa vääntömomentin vaikutuksesta. Ruuvin pään halkaisijaan nähden liian suuren Torx-koon käyttäminen edellyttää liian suuren materiaalin poistamista päästä, mikä vähentää pään rakenteellista osaa taivutuksessa ja voi saada pään katkeamaan suurella vääntömomentilla ennen kuin kierre saavuttaa täyden kiinnittymisen.

Torx-koon ja ruuvin halkaisijan vakiopariliitos kattilakantaisille itsekierteittäville ruuveille noudattaa vakiintuneita alan käytäntöjä, jotka kannattaa tietää selkeästi sen sijaan, että luottaisimme luettelon oletusarvoihin:

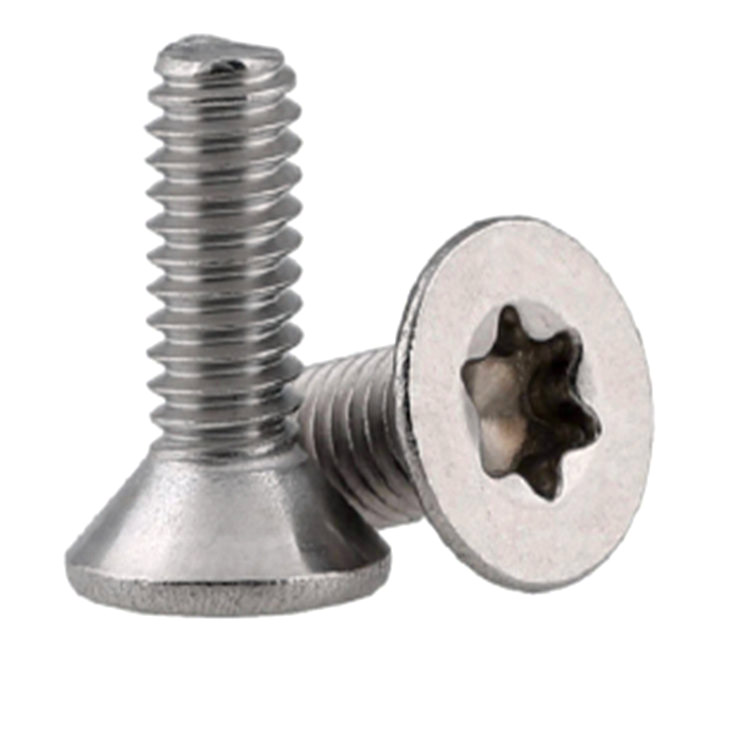

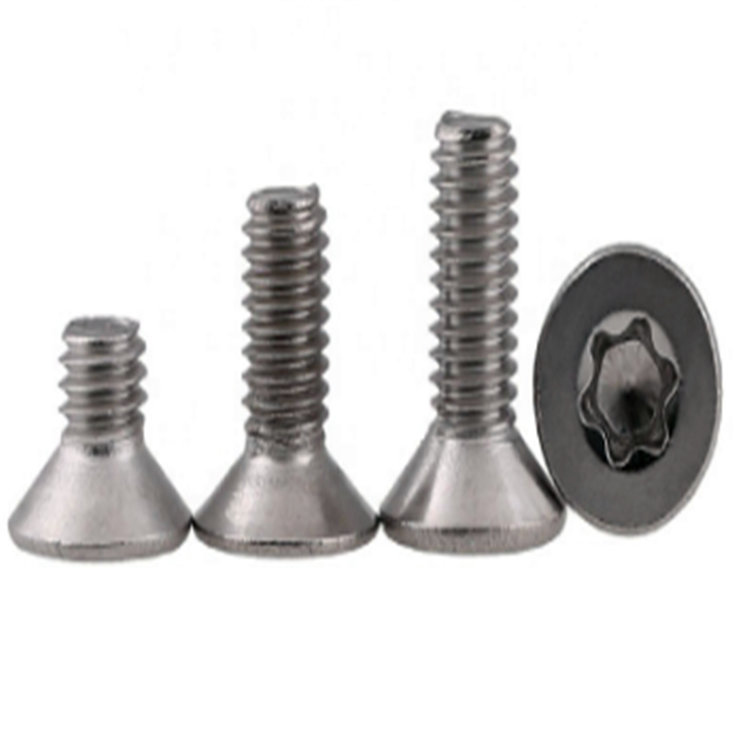

Torx-astian pään itsekierteittäville ruuveille astian pään geometria tarjoaa suuremman pään halkaisijan ja varren halkaisijasuhteen kuin litteissä tai soikeissa ruuveissa, mikä mahdollistaa suhteellisesti suuremman Torx-syvennyksen käytön vaarantamatta jäännösseinämän paksuutta syvennyksen ja pään kehän välillä. Tämä on merkittävä rakenteellinen etu: lautaspään määrittäminen litteän pään päälle tietyllä ruuvin halkaisijalla mahdollistaa joissakin tapauksissa yhden Torx-koon suuremman, mikä lisää asennuksen vääntömomenttikapasiteettia 25–40 % ilman, että kierrekoko muuttuu.

Kierremuodon optimointi termoplastisten alustojen Torx-astian pään itsekierteittäville ruuveille

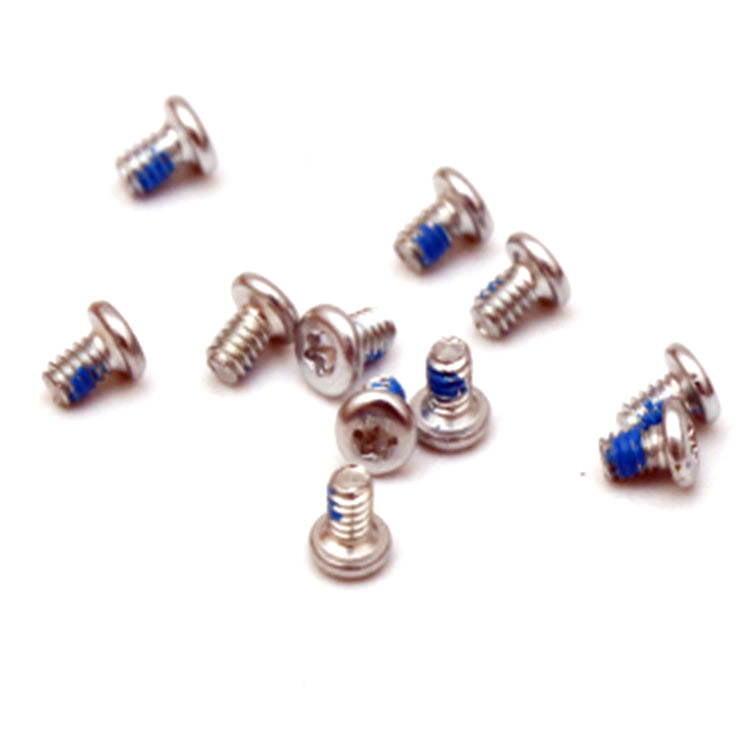

Torx-kantaisia itsekierteittäviä ruuveja käytetään laajalti kestomuovisissa koteloissa – ABS, polykarbonaatti, polypropeeni ja lasitäytteinen nailon ovat yleisimpiä substraatteja – joissa ruuvi muodostaa oman kierteensä asennuksen aikana esileikatun kierteen sijaan. Itsekierteittävän ruuvin kierteen muotogeometria määrittää, kuinka paljon vääntömomenttia tarvitaan kierteen muodostamiseen (käyttömomentti), kuinka paljon aksiaalista kuormitusta muodostettu kierre voi kantaa ennen irrottamista (nauhavääntömomentti) ja mikä on näiden kahden arvon välinen suhde. Leveä marginaali käyttömomentin ja nauhan vääntömomentin välillä on ensisijainen suunnittelutavoite: sen avulla ruuvi voidaan asentaa kokonaan ilman, että käyttäjä vahingossa irrottaa muodostuneen kierteen ennen pään istuimia.

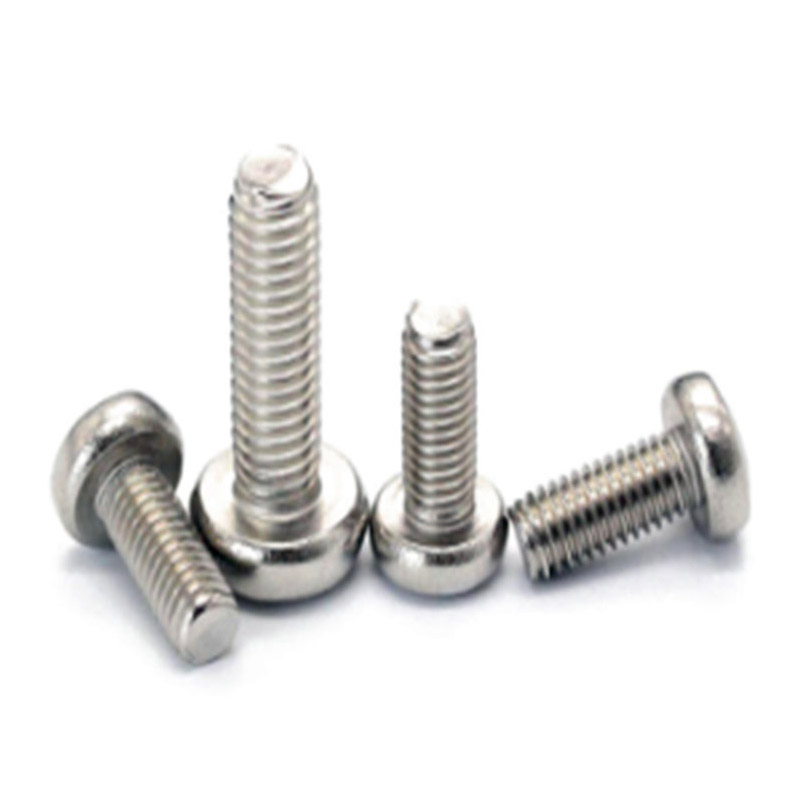

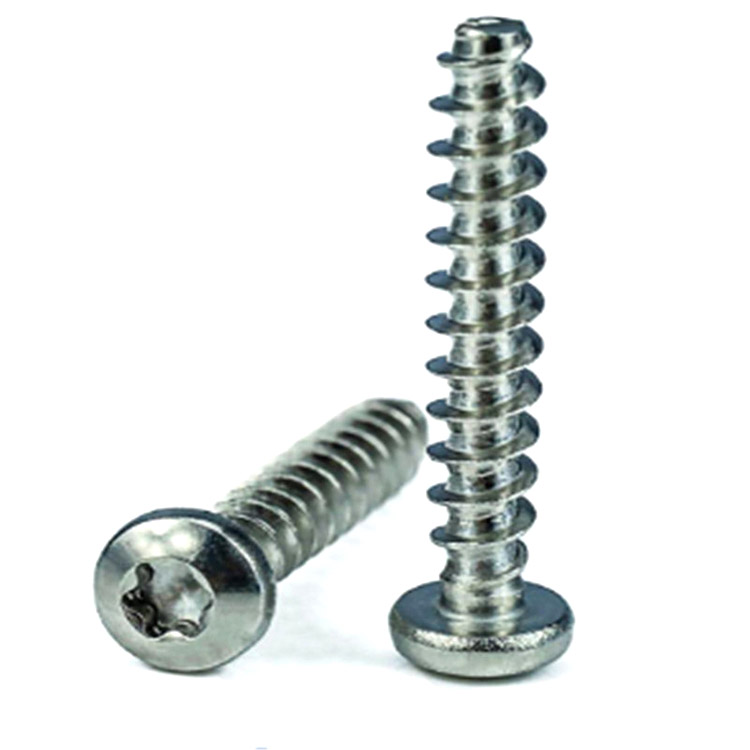

Muovien kierteen muodostavat (toisin kuin kierreleikkaus) itsekierteittävät ruuvit käyttävät kolmilomaista tai epäsymmetristä kierteen poikkileikkausta, joka koskettaa ohjausreiän seinämää kolmessa tai useammassa kohdassa sen sijaan, että se olisi jatkuvasti kehän ympärillä. Tämä vähentää muovausmomenttia alentamalla kosketuspinta-alaa kierteen muodostuksen aikana ja saavuttaen samalla vastaavan tai paremman ulosvetolujuuden kuin täyskosketuskierremuoto – koska siirtynyt muovi palautuu elastisesti kosketuskeilojen väliin ja tarttuu kierteen kylkiin aksiaalisen kuormituksen alaisena. Kestomuoveille, joilla on korkea elastinen palautuminen (polypropeeni, TPE-sekoitukset), tämä elastinen ote voi vaikuttaa jopa 30 % kokonaisvetimisvastukseen, mikä tekee siitä merkittävän ja suunnittelun kannalta merkityksellisen vaikutuksen pikemminkin kuin toissijaisen ilmiön.

Ohjausreiän halkaisijan valinta on merkittävin yksittäinen parametri itsekierreruuviasennuksessa muoviin, ja virheen seuraukset ovat epäsymmetrisiä. Ylisuuri ohjausreikä vähentää muovausmomenttia hyväksyttävästi, mutta vähentää jyrkästi nauhan vääntömomenttia – kierteen kyljet tarttuvat vähemmän materiaaliin ja ulosvetovirhe tapahtuu pienemmillä kuormituksilla. Alimittainen ohjausreikä lisää sekä muovaus- että nauhavääntömomenttia, mutta liiallinen muovausmomentti synnyttää lämpöä plastisen muodonmuutoksen kautta, sulattaen kierteen välittömän läheisyyden ja luoden heikentyneen lämpövaikutusalueen, joka halkeilee käyttövärähtelyn vaikutuksesta. Oikea ohjausreiän halkaisija kestomuovisovelluksissa on tyypillisesti 85–92 % ruuvin ulkokierteen halkaisijasta, spesifisen arvon riippuen muovin moduulista ja seinämän paksuudesta. Lasillä täytetyillä materiaaleilla (esimerkiksi 30 % GF-nailonilla) täyteainepitoisuus vähentää elastista palautumista ja vaatii hieman suurempaa ohjausta – tyypillisesti 90–95 % – välttääkseen ulokkeen halkeilua asennuksen aikana.

Anzhikoun insinööri- ja tekninen tiimi antaa säännöllisesti pilottireiän halkaisijasuosituksia asiakkaille, jotka määrittelevät torx-kantaiset itsekierteittävät ruuvit uusiin muovikotelorakenteisiin, hyödyntäen yli 20 vuoden kokemus kiinnittimien sovelluksista elektroniikka-, auto- ja kuluttajatuotesektoreilta vähentääkseen suunnittelun iteraatioiden määrää, joka tarvitaan ennen tuotantovakaan kokoonpanoprosessin luomista.

Torx-syvennyksen syvyyden toleranssi ja sen vaikutus ohjaimen terän sitoutumiseen tuotantokokoonpanossa

Syvennyssyvyys on vähiten käsitelty mittaparametri Torx ruuvit hankintaspesifikaatioissa, mutta se ohjaa suoraan kuinka suuri osa käyttöterästä on kytkettynä asennuksen aikana ja siten kuinka paljon vääntömomenttia voidaan siirtää ennen kuin terä joko kuorii syvennyksen tai vetäytyy pois aksiaalisen reaktiovoiman vaikutuksesta. ISO 10664 määrittelee syvennysten vähimmäissyvyyden kullekin Torx-koolle, mutta ei aseta enimmäissyvyysarvoa – jättäen ylärajan valmistajan harkinnan varaan. Käytännössä syvennyksen syvyysvaihtelu tuotantoerässä voi olla jopa 0,15–0,25 mm kylmäkantaisten ruuvien tapauksessa, jos muotin kulumista ei valvota aktiivisesti, ja tällä vaihtelulla on mitattavissa olevia seurauksia automatisoidussa kokoonpanossa.

Pneumaattisissa tai sähköisissä ruuvimeisselijärjestelmissä, joissa on vääntömomentin sulkeminen, voimanlähteen terän kiinnityssyvyys vaikuttaa vääntömomentin lukemisen tarkkuuteen. Määritettyä matalampi syvennys saa terän asettumaan korkeammalle suhteessa ruuvin pään pintaan, mikä muuttaa tehollista momenttivartta keilan kosketuspisteissä ja saa vääntömomenttianturin rekisteröimään todellista kierteen vääntömomenttia pienemmän arvon – mikä tarkoittaa, että ruuvi voi olla alikiristetty, vaikka työkalu ilmoittaa valmiiksi. Tämä on erityisen ongelmallista turvallisuuden kannalta kriittisissä kokoonpanoprosesseissa (autojen turvatyynyjen kotelot, lääkinnällisten laitteiden kotelot, rakenteelliset liittimet), joissa vääntömomentin jäljitettävyys on säännösten mukainen vaatimus ja alikiristetyt kiinnikkeet muodostavat vaatimustenvastaisuuden.

Syvennyksen syvyyden ja terän kulumisen välinen vuorovaikutus lisää tätä vaikutusta ajan myötä. Kulunut terä, jonka keilan korkeus on pienempi, vaatii syvemmän syvennyksen, jotta saavutetaan sama tartuntakosketuspituus kuin uudella terällä nimellissyvässä syvennyksessä. Tuotantolinjoilla, jotka eivät määritä terän vaihtovälejä mitatun koskettimen pituuden perusteella – mielivaltaisten jaksolukujen sijaan – kokevat tehokkaan asennusmomentin poikkeamaa terän kuluessa ilman, että työkalun vääntömomentin lähtölukemat muuttuvat. Hyväksyttävän vähimmäissyvennyssyvyyden määrittäminen saapuviin tarkastusmäärityksiin sen sijaan, että hyväksyttäisiin ISO-minimi riittäväksi, tarjoaa marginaalin, joka tarvitaan normaaliin terän kulumiseen tuotantovuoron aikana.

Suzhou Anzhikou Hardware Technology Co., Ltd. valvoo Torx-syvennyksen syvyyttä suunniteltuna prosessin aikana mittauspisteenä käyttämällä optisia vertailulaitteita kylmäsuuntaisilla tuotantolinjoilla. Tämä on osa ISO 9001:2015 -sertifikaatin mukaista strukturoitua laatuprosessia, joka tukee asiakkaiden vaatimaa mittojen yhtenäisyyttä 40 vientimarkkinoilla, joissa vaaditaan nopeaa kokoonpanoprosessin standardien mukaista kokoonpanonmukaisuutta. vääntömomentin tarkastus yksin.
