Ruuvaavaimen käyttöjärjestelmät ja syvennyksen geometria

Rajapinta a Ruuvi-avain ja ruuvin kannan syvennys määrittää vääntömomentin siirron tehokkuuden ja kokoonpanon luotettavuuden. Eri käyttöjärjestelmät tarjoavat vaihtelevan tason kosketuspinta-alan, mikä vaikuttaa suoraan siihen, kuinka paljon vääntömomenttia voidaan käyttää ennen kuin irtoaminen tapahtuu. Näiden geometristen erojen ymmärtäminen auttaa ostajia määrittelemään ruuvit, jotka vastaavat heidän olemassa olevaa työkaluvalikoimaansa.

Anzhikoussa koneistamme syvennyksiä toleransseilla, jotka vastaavat vakioruuviavaimen mittoja ja minimoimme aksiaalisen välyksen. Kylmäpäättely- ja CNC-prosessimme varmistavat tasaisen syvennyssyvyyden ja seinän kulmat erissä, mikä on kriittistä, kun kokoonpanolinjasi perustuu automaattiseen tai manuaaliseen avainten kytkemiseen.

Kun määrität ruuveja projekteihin, joissa työkalujen yhteensopivuus ei ole neuvoteltavissa, varmista, että toimittajasi pystyy ylläpitämään syvennyksen mittavakauden. Anzhikoun 2000 neliömetrin laitoksessa käytetään tarkkuusmuovaussuuttimia, jotka ohjaavat syvennyksen geometriaa ±0,02 mm:n tarkkuudella , mikä varmistaa luotettavan ruuviavaimen kiinnittymisen jopa mikrokiinnittimille aina M1.0 asti.

Toleranssi sopii ruuviavainten ja tarkkuussyvennysten väliin

Löysä istuvuus välissä Ruuvi-avain ja ruuvisyvennys aiheuttaa säteittäisen välyksen, joka keskittää jännityksen kulmapisteisiin sen sijaan, että jakaisi kuorman kylkien yli. Tämä johtaa pyöristymiseen, päiden kuoriutumiseen ja vieraiden esineiden roskaan herkissä kokoonpanoissa. Sitä vastoin liian tiukka istuvuus tekee manuaalisesta asettamisesta vaikeaa ja pidentää syklin aikaa tuotantoympäristöissä.

Optimaaliset välysalueet manuaalisessa kokoonpanossa

Kuusiokolokäyttöille ihanteellinen halkaisijaväli avaimen ja syvennyksen seinämän välillä on tyypillisesti välillä 0,05–0,10 mm käsityökaluilla. Tehoavusteinen kokoonpano voi sietää hieman tiukempia sovituksia, koska asennuksen kohdistus on johdonmukaisempaa. Torx-järjestelmät toimivat yleensä pienemmällä välyksellä niiden lohkogeometriaan, mikä tarjoaa itsekeskittyvän käyttäytymisen.

Syvennyksen samankeskisyyden ja syvyyden mittaus

Syvennyksen syvyyden on ylitettävä minimiruuviavaimen kiinnityspituus vähintään 0,3 mm, jotta varmistetaan täysi vääntömomentin siirto ilman pohjaa. Syvennyksen akselin ja ruuvin varren akselin välistä samankeskisyyttä tulee säätää 0,05 mm:n TIR:n (Total Indicator Reading) sisällä, jotta vältetään huojunta suurella nopeudella ajettaessa. Suzhou Anzhikoun prosessinaikaiset tarkastusasemamme tarkistavat nämä parametrit jokaisessa tuotantoerässä optisten vertailulaitteiden ja syvyysmittareiden avulla.

• Alle 0,03 mm:n säteittäinen välys vaarantaa avainten juuttumisen upotetuissa päissä
• Yli 0,15 mm:n säteittäinen välys lisää merkittävästi nokkauksen todennäköisyyttä
• Syvennyssyvyyden vaihtelu yli ±0,1 mm voi aiheuttaa epäjohdonmukaisia vääntömomentilukemia

Materiaalin kovuus ja ruuviavainten kulutuskestävyys

Ruuva-avain valmistetaan tyypillisesti kromi-vanadiumteräksestä (Cr-V) tai kromi-molybdeeniteräksestä (Cr-Mo), ja kovuusarvot vaihtelevat välillä HRC 52 - HRC 60 lämpökäsittelyn jälkeen. Avaimen ja ruuvin pään välinen kovuusero on tarkoituksellinen: avaimen tulee olla ruuvia kovempi työkalun muodonmuutosten estämiseksi, mutta ei niin kova, että se haurastuisi ja murtuisi iskukuormituksen vaikutuksesta.

Pintakäsittelyt, kuten mustaoksidi, nikkelipinnoitus tai fosfaattipinnoitus, parantavat korroosionkestävyyttä, mutta lisäävät mitätöntä paksuutta. Kulunut ruuviavain pyöristetyillä reunoilla voi vahingoittaa tarkkuusruuvin päitä, jotka maksavat huomattavasti enemmän kuin itse työkalu , joten työkalun vaihtoaikataulun laatiminen syklien laskennan perusteella silmämääräisen tarkastuksen sijaan on kustannustehokas käytäntö.

Ahtaiden tilojen ruuviavaimen konfiguraatioiden valitseminen

Kaikissa kokoonpanoympäristöissä ei ole suoraa pääsyä kiinnikkeeseen. Kun ruuvit upotetaan onteloihin, sijoitetaan lähellä esteitä tai kohdistetaan kulmaan, ruuviavaimen fyysisestä profiilista tulee yhtä tärkeä kuin sen aseman koko. Väärän kokoonpanon valinta voi muuttaa yksinkertaisen kiinnitystoimenpiteen aikaa vieväksi korjaustyöksi.

Ball-End vs. Standard-End -profiilit

Pallopään ruuviavaimet mahdollistavat kulman sisäänpääsyn jopa noin 25 astetta ruuvin akselista, mikä on korvaamatonta, kun pystysuora pääsy on estetty. Pienentynyt kosketuspinta-ala pallon rajapinnassa kuitenkin alentaa maksimivääntömomenttikapasiteettia noin 15–20 prosenttia verrattuna tavalliseen suoravarsiseen avaimeen. Viimeistelyssä tai vääntömomenttikriittisissä liitoksissa viimeistele aina vakiopäätyavaimella, jotta saavutetaan täysi sivukosketus.

Käsittele geometriaa ja ulottuvuutta koskevia näkökohtia

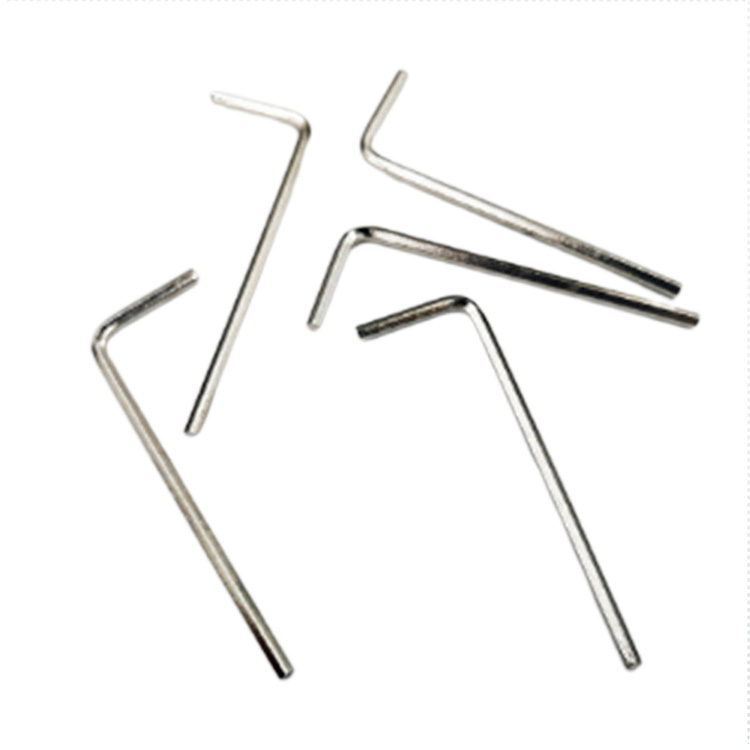

L-muotoiset näppäimet tarjoavat parhaan vipu-kustannussuhteen manuaalisessa kokoonpanossa, kun taas T-kahvan versiot jakavat kämmenen paineen tasaisemmin pitkän käytön aikana. Taitettavat kuusioavainsarjat vähentävät kenttäteknikkojen kantopainoa, mutta lisäävät nivel välystä, joka voi heikentää tarkkuutta. Elektroniikkakokoonpanon minikiinnittimille tarkat L-avaimet, joissa on muotoiltu kädensija, antavat tarvittavan kosketuspalautteen, jotta vältetään pienten M1,2–M2,0-ruuvien ylikiristäminen.

1. Mittaa pienin välyksen halkaisija ruuvin pään ympäriltä ennen kuin valitset avaimen kahvan leveyden
2. Varmista, että avaimen pituus sallii vähintään yhden täyden kierroksen ilman kahvan häiriöitä
3. Varmista automaattisissa ajureissa, että avaimen varren halkaisija vastaa työkalun holkin eritelmiä

Anzhikou hyödyntää kahden vuosikymmenen epätyypillisen ruuvin räätälöinnin kokemusta konsultoidaksemme asiakkaita syvennysten suunnittelussa ja varmistaaksemme yhteensopivuuden heidän erityisen ruuviavaimensa kanssa. Tarvitaanpa kokoonpanossasi tavallisia kuusiokäyttöjä tai erityisiä suojakuvioita, optimoimme pään geometrian, jotta työkalusi toimivat tarkoitetulla tavalla.
