Kiinnitysruuvit ja ruuviruuvit: Ammattimainen opas

Miksi ruuvit irrotetaan – ja kuinka estää se

Yksi yleisimmistä pesäruuvien kenttävioista on kuusiohylsyn irrotus, jossa kuusiokoloavain ei enää pure ja ruuvia ei voida ajaa tai irrottaa. Tämä tapahtuu harvoin, koska ruuvi on viallinen – se johtuu melkein aina kolmesta estettävissä olevasta syystä: väärän avaimen koon käyttäminen, vääntömomentin käyttäminen kuluneeseen tai alimittaiseen kuusioavaimeen tai ruuvin asentaminen väärin kohdistetulla työkalulla, joka pyöristää hylsyn kulmat heti ensimmäisellä kierroksella. Sisäinen heksaani a ruuvi on tarkasti muotoiltu, ja jopa 0,1 mm:n avaimen ja pistorasian välinen epäsuhta lisää dramaattisesti kulman kosketusjännitystä, mikä nopeuttaa kulumista.

Myös ruuvin materiaalilaadulla on välitön rooli. Luokan 45H ruostumattomissa kiinnitysruuveissa on pehmeämpi kanta kuin Grade 14.9 seosteräsversioissa, jotka on koneistettu 40Cr- tai SCM435-teräksestä. Kun suuria vääntömomentteja vaativat sovellukset vaativat ruostumatonta terästä korroosionkestävyyteen, vaihto TORX- tai spline-käyttöholkin säätöruuviin tavallisen kuusiokulman sijaan on käytännöllisin päivitys – spline-käytöt jakavat vääntömomentin useammille kosketuspisteille ja vähentävät irrotusriskiä yli 30 % verrattuna kuusiokantoihin vastaavilla ruuveilla. Suzhou Anzhikoussa on saatavilla ei-standardeja käyttökokoonpanoja, mukaan lukien spline-, kolmiuloke- ja kaksoiskuusiopistorasiat, räätälöityihin ruuviruuveihin halkaisijaltaan M2 asti.

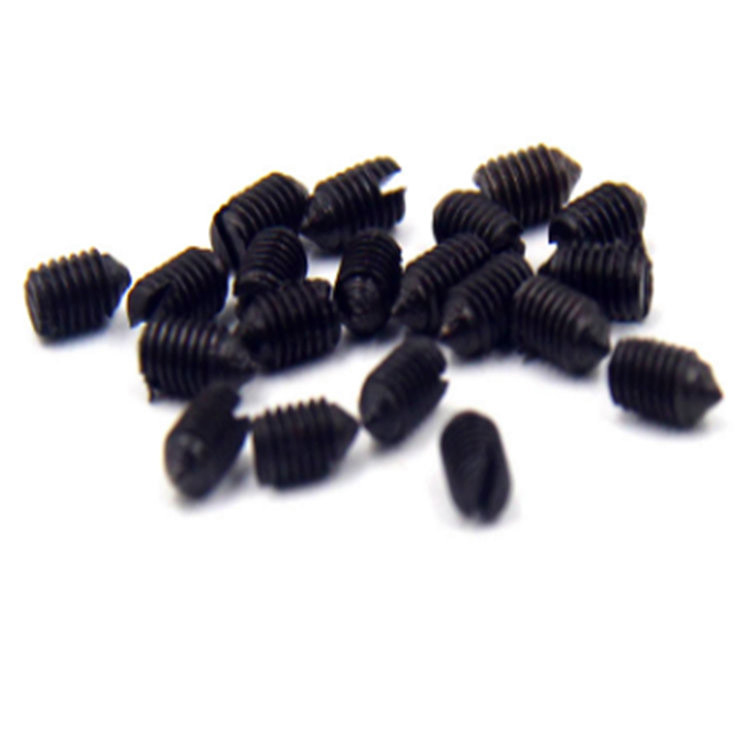

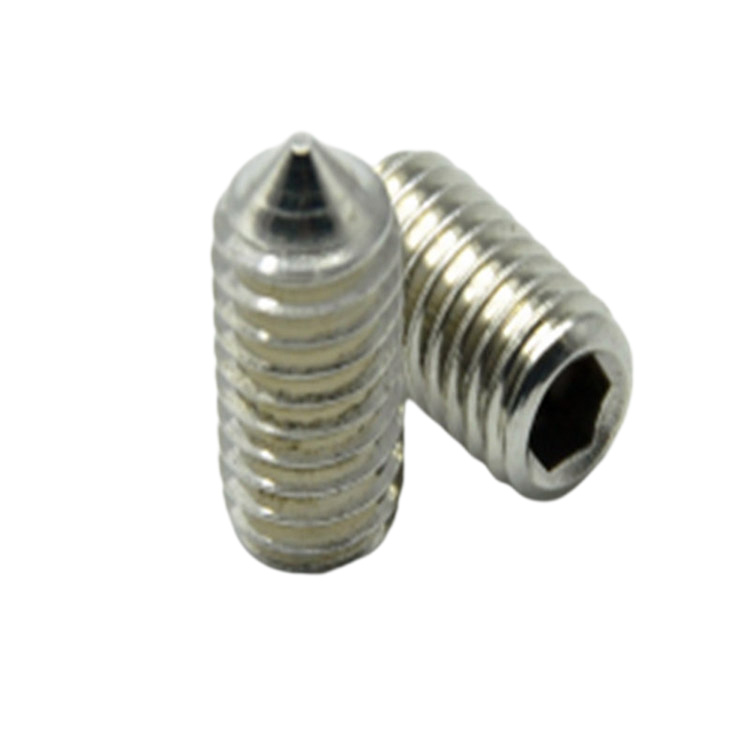

Oikean Grub-ruuvin kärjen tyylin valitseminen sovelluksellesi

Kiinnitysruuvin pistegeometria ei ole kosmeettinen – se määrittää, miten kuormitus siirtyy, onko vastinakseli merkitty pysyvästi ja löystyykö ruuvi tärinän vaikutuksesta. Väärän kärjen tyypin valinta on usein syy ennenaikaiseen löystymiseen, akselin vaurioitumiseen ja asennon poikkeamiseen tarkkuuskokoonpanoissa. Viisi yleisimmin käytettyä pistetyyliä palvelee kukin omaa mekaanista tarkoitusta:

Käytännössä kuppipisteen osuus on yli 70 % säätöruuvi Maailmanlaajuinen käyttö, koska se tarjoaa vahvan pureman ilman, että akseliin tarvitaan esiporattu syvennys. Kuitenkin optisissa instrumenteissa, tarkkuustoimilaitteissa tai kaikissa kokoonpanoissa, joissa akselin irrotus ja uudelleenasentaminen on odotettavissa, litteä kärki on oikea valinta – se jakaa puristuskuorman laajemmalle alueelle eikä jätä pysyvää todistusjälkeä. Koiran kärkiruuvit ovat erityisen hyödyllisiä indeksointijigeissä ja valitsinmekanismeissa, joissa pidennetty sylinterimäinen nokka kytkeytyy akseliin ristiin porattuun reikään eliminoidakseen pyörimisvälyksen kokonaan.

Vääntömomenttitiedot ja ruuviruuvien ylikiristymisen piilotettu riski

Useimmat insinöörit käyttävät kiristysmomenttia vaistomaisesti kiristysruuveihin – käännä tiukasti, kunnes se tuntuu tiukalta. Tämä lähestymistapa on ongelmallinen, koska ruuviruuveissa, toisin kuin läpimenevissä pulteissa, ei ole pultin pään laippaa, joka ilmaisee puristuskuorman kosketuspalautteen kautta. Halkaisijaltaan pienen säätöruuvin ylikiristäminen on äärimmäisen helppoa ja sillä on kaksi tuhoisaa lopputulosta: kierteen irtoaminen kierrereiässä (erityisesti alumiinikoteloissa) ja sisäinen kuusiohylsyn muodonmuutos, joka estää irrottamisen tulevaisuudessa.

Seosteräksisten (luokka 14.9) standardiholkkiruuvien suositellut kiinnitysmomentit ovat seuraavat, ja niitä tulee käsitellä ylärajoina eikä tavoitteina:

• M2 (kuusioavain 0,9 mm): 0,1 - 0,15 N·m
• M2,5 (kuusioavain 1,3 mm): 0,2 - 0,3 Nm
• M3 (kuusioavain 1,5 mm): 0,4 - 0,6 N·m
• M4 (kuusioavain 2,0 mm): 1,0 - 1,5 N·m
• M5 (kuusioavain 2,5 mm): 2,0 - 3,0 N·m
• M6 (kuusioavain 3,0 mm): 4,0 - 5,5 N·m
• M8 (kuusioavain 4,0 mm): 9,0 - 12,0 N·m

Kun isäntämateriaali on alumiiniseosta (esim. 6061-T6), vähennä yllä olevia vääntömomenttiarvoja noin 40 %, jotta vältytään kierteestä. Sovelluksiin tärinäalttiissa ympäristöissä – moottoreissa, vaihteistoissa, pumpuissa – pienen määrän keskivahvaa kierrelukkoseosta (vastaa Loctite 243:a) levittäminen kierteisiin ennen asennusta on luotettavampaa kuin pelkän vääntömomentin luottaminen. Tämä eliminoi liiallisen kiristysvoiman tarpeen ja säilyttää samalla irtoamisvääntömomentin, joka vastustaa itsestään löystymistä syklisissä kuormissa.

Materiaalin valinta ruostumattoman teräksen lisäksi: Milloin käyttää seosteräs-, messinki- tai titaaniruuveja

Korroosionkestävien säätöruuvien oletusarvo on ruostumaton teräs – tyypillisesti A2 (304) tai A4 (316). Vaikka tämä sopii useimpiin ympäristöihin, se ei ole aina optimaalinen valinta, ja väärän materiaalin valinta johtaa ongelmiin, jotka ilmenevät vasta asennuksen jälkeen. Saatavilla olevien materiaalien välisten kompromissien ymmärtäminen on välttämätöntä tarkkuus- ja erikoissovelluksissa.

Seosteräs (luokka 12,9 / 14,9)

Mustaoksidi- tai sinkkifosfaattipinnoitetut seosteräsruuvit tarjoavat korkeimman kovuuden ja sisäisen hylsyn lujuuden kaikista vakiovarusteista. Lämpökäsitelty ydin (yleensä SCM435 tai 40Cr teräs) vastustaa hylsyn muodonmuutoksia suuren vääntömomentin vaikutuksesta, mikä tekee niistä oikean valinnan suuren puristusvoiman sovelluksiin karkaistuilla akseleilla. Ne eivät sovellu kosteisiin tai kemiallisesti aggressiivisiin ympäristöihin ilman lisäpinnan suojausta.

Messinkisarjan ruuvit

Messinkiruuvit ovat ei-magneettisia, kipinöimättömiä ja sähköä johtavia – ominaisuuksia, jotka tekevät niistä välttämättömiä elektroniikassa, räjähdysvaarallisissa ympäristöissä ja tarkkuusinstrumenteissa, joissa rautametallilaitteistot aiheuttaisivat häiriöitä. Pehmeämpi messinkikärki estää myös naarmuuntumista kiillotetuissa ruostumattomissa tai kromivarsissa. Niiden alhaisempi kovuus tarkoittaa, että messinkiruuvia ei saa koskaan käyttää suuren vääntömomentin kiristysrooleissa, mutta säätöruuveissa, maadoituskoskettimissa ja anturin sijoittelussa lääketieteellisissä tai laboratoriolaitteissa messinki on usein ainoa sopiva valinta.

Titaanisarjan ruuvit

Titaaniluokan 5 (Ti-6Al-4V) ruuvit on määritelty ilmailu-, huippuluokan pyöräily- ja lääkintälaitteiden sovelluksissa, joissa painonpudotus on kriittistä ja vaaditaan korroosionkestävyyttä kehon nesteissä tai aggressiivisissa ympäristöissä. Noin 56 % vastaavan ruostumattoman teräksen painosta titaaniruuvit tarjoavat merkittäviä massasäästöjä kokoonpanoissa, joissa käytetään kymmeniä kiinnikkeitä. Jäykkyys – titaanin taipumus kylmähitsautua liukukosketuksen alaisena – on hallittava levittämällä kierteisiin takertumisenestoainetta ennen asennusta.

Kierteen kiinnittymisen pituus: eniten huomiotta jäänyt parametri ruuvisuunnittelussa

Toisin kuin tavallinen pultti, jossa kierteen kiinnittyminen voidaan varmistaa visuaalisesti laskemalla esillä olevat kierteet, säätöruuvi istuu täysin upotettuna sokeassa kierrereiässä, mikä tekee kytkentäsyvyyden tarkastamisen näkemällä asennuksen jälkeen mahdotonta. Riittämätön kierrekiinnitys on yksi johtavista syistä säätöruuvin ulosvetovirheisiin aksiaalikuormituksen alaisena, ja se on melkein aina suunnitteluvirhe eikä valmistusvirhe.

Ruuvin täyden vetolujuuden kehittämiseen vaadittava vähimmäiskierrekytkentäpituus riippuu ruuvin ja kierremateriaalin suhteellisesta kovuudesta. Seuraavat ohjeet pätevät vakiohylsyn säätöruuveille:

• Seosteräsruuvi teräskotelossa: Minimikiinnitys = 1,0 × ruuvin nimellishalkaisija (esim. M6 tarvitsee vähintään 6 mm kierrekiinnityksen).
• Seosteräsruuvi alumiinikotelossa: Minimikiinnitys = 1,5–2,0 × ruuvin nimellishalkaisija alumiinikierteiden alhaisemman vetolujuuden kompensoimiseksi.
• Ruostumaton teräsruuvi muovikotelossa: Minimikiinnitys = 3,0 × ruuvin nimellishalkaisija; kierteisiä inserttejä (esim. Helicoil) suositellaan voimakkaasti.
• Tärinäympäristöissä: Lisää 25–50 % yllä mainittuihin vähimmäisarvoihin turvamarginaalina progressiivista löystymistä vastaan.

Kun kotelon seinämän paksuus ei salli riittävää kiinnityssyvyyttä, ratkaisu on joko kasvattaa ruuvin halkaisijaa tai vaihtaa pidempään kierreruuviin ja käyttää läpikierteistä ulokerakennetta. Mittatilauspituiset hylsyruuvit – mukaan lukien ei-standardipituudet, joita ei ole saatavana luettelovarastosta – voidaan valmistaa tarkkojen eritelmien mukaan, mikä on yleinen vaatimus tarkkuusmekanismisuunnittelijoille, jotka työskentelevät kompaktien koteloiden kanssa.

Pyörivien kokoonpanojen ruuviruuveille ominaiset löystymisenestoratkaisut

Vakiosäätöruuvit, joita käytetään hihnapyörien, hammaspyörien, nokkien ja kaulusten kiinnittämiseen pyöriviin akseleihin, ovat yksi tärinälle alttiimpia kiinnikkeitä kaikissa koneissa. Toisin kuin laipalliset kiinnikkeet, jotka hyötyvät pultin kannan alla olevasta kitkasta, ruuvit riippuvat täysin kierteiden kitkasta ja pisteestä akseliin kytkeytymiseen löystymisen estämiseksi. Jatkuvasti pyörivissä kokoonpanoissa – erityisesti niissä, joissa on suunnanvaihto, käynnistys-pysäytysjaksot tai epätasapainoiset kuormat – tämä ei useinkaan riitä ilman lisätoimenpiteitä.

Tehokkaimmat kiinnitysruuvien löystymisen estostrategiat pyörivissä sovelluksissa yksinkertaisimmasta kestävimpään ovat seuraavat:

• Kaksoisruuvien pinoaminen: Asenna kaksi samankokoista kiinnitysruuvia samaan kierrereikään siten, että sisäruuvi on säädetty oikeaan momenttiin ja ulompi ruuvi kiristetty tiukasti sitä vasten. Kahden ruuvin välinen puristusesijännitys lisää dramaattisesti vastustusta itsestään irtoamiselle ilman lisäosia.
• Offset kaksoissäätöruuvit: Käytä kahta kierrereikää 90° tai 120° kulmassa navan kehän ympärillä. Tämä jakaa puristuskuorman tasaisemmin akselin ympärille ja estää akselia virittämästä tai siirtymästä aksiaalisesti epäkeskisten kuormien vaikutuksesta.
• Nylon-patch-kiinnitysruuvit: Niissä on valmiiksi kiinnitetty nylonpaikka kierteen kyljessä, joka muotoutuu kiinnityslangaksi asennuksen yhteydessä ja luo mekaanisen lukon, joka ei riipu pelkästään kitkasta. Tehokas sovelluksiin, joissa nestemäiset kierrelukot ovat kiellettyjä.
• Esiporatut akselin syvennykset: Pysyviin asennuksiin akseliin säätöruuvin kosketuskohtaan porattu pieni kartiomainen syvennys, joka on sovitettu kartiokärkisäätöruuviin, luo positiivisen mekaanisen lukituksen, joka vastustaa sekä pyörivää että aksiaalista liikettä jopa voimakkaassa tärinässä.

Nylon-patch ja täysin nailonkärkiset säätöruuvit ovat mukautettuja tuotteita, jotka vaativat erityisiä tuotantotyökaluja. Suzhou Anzhikoun valmistusominaisuuksiin kuuluvat nailonkiinnitysruuvit, joiden paikan peitto on optimoitu kerta- tai monikäyttöisiin asennussykleihin ja jotka on valmistettu asiakkaan määrittämien kierteiden kokojen, pituuksien ja pistegeometrioiden mukaan.
