Mitä sinun tulee tietää ennen kuin valitset kiinnityspaneeliruuveja kokoonpanoon?

Mitä ovat kiinnityspaneeliruuvit ja miten ne toimivat?

Kiinnityspaneelin ruuvit ovat kiinnikkeiden luokka, joka on erityisesti suunniteltu pysymään pysyvästi kiinnitettynä paneeliin, koteloon tai koteloon, vaikka ne olisivat täysin irrotettuja liitäntäkierteestä. Toisin kuin tavalliset ruuvit, jotka voidaan irrottaa kokonaan ja helposti kadota, kiinnityspaneelin ruuvit pysyvät mekaanisesti kiinnitysmutterissa, läpiviennissä tai erityisesti suunnitellussa kotelossa, joka pitää ruuvin paikallaan tuotteen koko käyttöiän ajan. Tämä kiinnitetty rakenne saavutetaan ruuvin varren olakkeen, kiinnitysrenkaan tai kauluksen avulla, joka estää ruuvia kulkemasta kokonaan kiinnityselementin läpi.

Toimintaperiaate on yksinkertainen: ruuvi asennetaan pidikkeeseen, joka puristetaan, puristetaan tai muuten kiinnitetään paneelimateriaaliin. Kun ruuvia käännetään irti, se peruuntuu vain, kunnes kiinnitysosa tarttuu pidikkeeseen – pitäen ruuvin kiinni. Kun uudelleenkiinnitys on tarpeen, ruuvi ajetaan yksinkertaisesti eteenpäin takaisin kierteeseen ilman, että tarvitsee käsitellä löysää kiinnitintä. Tämä mekanismi nopeuttaa dramaattisesti kokoonpano- ja huoltotyönkulkua, erityisesti ahtaissa tiloissa tai pystysuorassa asennussuunnassa, jossa ruuvit ovat vakava toiminnallinen vaara.

Kiinnityspaneeliruuvien tärkeimmät tyypit

The kiinnityspaneelin ruuvi luokka kattaa useita erillisiä malleja, joista jokainen sopii eri paneelipaksuuksiin, kuormitusvaatimuksiin ja asennustapoihin. Väärän tyypin valinta voi johtaa huonoon kiinnittymiseen, paneelien vaurioitumiseen tai riittämättömään puristusvoimaan, joten tyyppien välisten erojen ymmärtäminen on tärkeää sekä insinööreille että hankinta-ammattilaisille.

Clinch-tyyppiset kiinnityspaneeliruuvit

Kiinnitystyyppisissä kiinnityspaneelin ruuveissa käytetään erillistä puristusmutteria tai irrotusta, joka puristetaan paneelissa olevaan reikään puristustyökalulla. Kiinnitysmutterin pyälletty tai sahalaitainen varsi siirtää paneelimateriaalia asennuksen aikana luoden pysyvän, tasaisen ja vääntömomentin kestävän ankkuroinnin. Itse ruuvi työnnetään sitten kiinnitysmutterin läpi ja kiinnitetään olakkeeseen tai aluslevyyn. Nämä ovat levykoteloiden yleisimmät tyypit, ja niitä on saatavana sekä metrisinä että yhtenäistetyinä kierrestandardeina useissa kierrekokoissa M2:sta M8:aan ja pidemmälle.

Jousikuormitteiset paneeliruuvit

Jousikuormitteisissa versioissa on puristusjousi ruuvin kannan ja kiinnitysaluslevyn välissä. Kun ruuvi on irrotettu, jousi työntää ruuvin päätä ulospäin, jolloin on visuaalisesti ja kosketuksella selvää, että kiinnike on auki. Kun jousi ajetaan kiinni, se puristuu ja ylläpitää positiivista painetta, mikä auttaa estämään löystymistä tärinän vaikutuksesta. Nämä ovat erityisen suosittuja ilmailu-, puolustuselektroniikassa ja tietoliikennelaitteissa, joissa huoltopaneelit on avattava ja suljettava toistuvasti kenttähuollon aikana.

Hitsaus- ja sisäänpuristusruuvit

Paksumpiin paneeleihin tai sovelluksiin, joissa puristaminen ei ole mahdollista, hitsattavat tai painettavat pidikkeet tarjoavat vaihtoehtoisia asennusmenetelmiä. Hitsaustyypit vastushitsataan tai nastahitsataan suoraan paneelin pintaan, mikä luo erittäin vahvan kiinnityspisteen, joka sopii raskaaseen teollisuuskoteloon. Puristustyypit perustuvat häiriösovitukseen valmiiksi porattuun reikään, mikä tekee niistä sopivia muovipaneeleille ja komposiittimateriaaleille, joissa puristaminen halkeaisi alustan.

Neljänneskäännös kiinnikkeet

Neljänneskäännös paneelin ruuvit kiinnittyvät ja irrotetaan vain 90 asteen kiertoliikkeellä. Ne käyttävät nokka- tai bajonettimekanismia tavanomaisen kierteityksen sijaan, mikä tekee niistä poikkeuksellisen nopeat – yksi neljänneskierros lukitsee tai avaa paneelin. Tätä tyyppiä käytetään laajalti telineeseen asennettavissa palvelinlaitteissa, teollisuuden ohjauskaapeissa ja autojen huoltopaneeleissa, joissa työkaluton tai nopea käyttö on suunnitteluvaatimus.

Materiaalit ja viimeistelyvaihtoehdot

Kiinnityspaneeliruuveja valmistetaan laajasta valikoimasta materiaaleja, jotka sopivat erilaisiin ympäristö- ja mekaanisiin vaatimuksiin. Oikean materiaaliyhdistelmän valinta sekä ruuville että sen pidikkeelle on yhtä tärkeää kuin oikean kierrekoon ja päätyylin valinta.

Erityisesti elektroniikkakoteloissa ruostumattomasta teräksestä valmistetun ruuvin ja messingin lukkomutterin yhdistelmä on yleinen yhdistelmä, joka tasapainottaa korroosionkestävyyttä, kierteiden kestävyyttä ja sähkönjohtavuutta. Rannikolla tai offshore-ympäristöissä ruostumatonta 316-terästä suositellaan voimakkaasti 303:n sijaan sen korkeamman molybdeenipitoisuuden ja erinomaisen kloridin aiheuttaman pistekorroosionkestävyyden vuoksi.

Ota huomioon asematyylit ja paneelin käyttöehdot

Kiinnittävän paneelin ruuvin käyttötapa määrittää, mitä työkalua tarvitaan asennukseen ja irrottamiseen, mikä puolestaan vaikuttaa siihen, kuinka nopeasti teknikot pääsevät käsiksi paneeliin ja onko työkaluton käyttö mahdollista. Valmistajat tarjoavat kiinteitä paneeliruuveja lähes kaikissa vakiokäyttökokoonpanoissa, ja oikea valinta riippuu suuresti käyttöympäristöstä ja vaaditusta turvallisuustasosta.

• Phillips ja Pozidriv: Yleisimmin saatavilla oleva asematyyppi, joka on yhteensopiva tavallisten ruuvimeisselien kanssa. Soveltuu yleiskäyttöisille käyttöpaneeleille ilman turvavaatimuksia.
• Urattu: Yksinkertainen ja työkalujen kanssa yhteensopiva, mutta altis nokka ulos suurella vääntömomentilla; käytetään pääasiassa vanhoissa laitteissa tai alhaisen vääntömomentin sovelluksissa.
• Kuusiokolokanta (kuusiokolo): Tarjoaa suuren vääntökapasiteetin ja tarkan asennuksen vääntömomentin ohjauksen; suositaan automatisoiduilla kokoonpanolinjoilla.
• Torx ja Torx Plus: Erinomainen nokkavastus ja vääntömomentin siirto; auto- ja puolustuselektroniikassa.

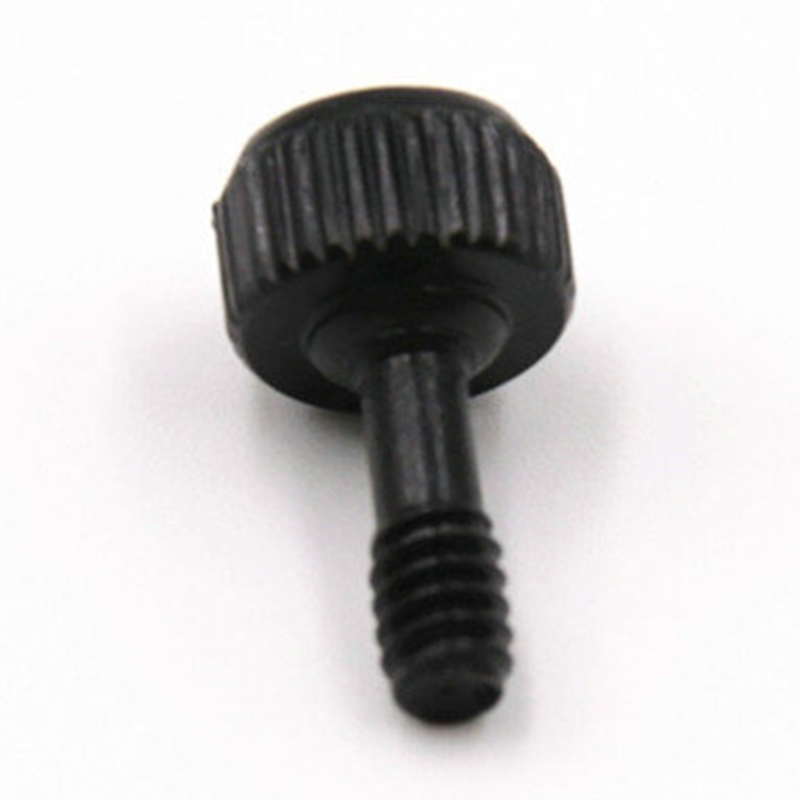

• Kolikon aukko tai peukaloruuvi: Suunniteltu käsikäyttöön ilman työkaluja; yleinen IT-telinelaitteissa, verkkokytkimissä ja kulutuselektroniikassa.
• Suojausasemat (Torx Plus peukaloinnin estävät, pin-in-hex): Rajoita pääsy valtuutettuun henkilöstöön; käytetään julkisessa infrastruktuurissa, lääketieteellisissä laitteissa ja myyntilaitteissa.

Kuinka määrittää kiinnityspaneelin ruuvit oikein

Oikea määrittely edellyttää vähintään kuuden avainparametrin tallentamista. Jos jokin näistä puuttuu, voi tilata kiinnikkeen, joka on mitoiltaan oikea, mutta toiminnallisesti väärä käyttötarkoitukseen. Suunnittelupiirustuksen perusteella työskentelevien insinöörien tulee aina tarkistaa nämä parametrit sekä paneelimateriaalin ominaisuuksien että liitoskomponentin kierrespesifikaatioiden perusteella ennen ostotilauksen viimeistelyä.

• Kierteen koko ja nousu: Määritä sekä halkaisija että jako (esim. M4 × 0,7 tai #10-32 UNF) vastaamaan vastaanottorakenteessa olevaa kierrereikää tai kierteitettyä sisäosaa.
• Ruuvin pituus: Mitattu käyttökelpoisena kierteen tartuntapituutena, jonka on oltava riittävä kehittämään täyden kierteen lujuuden liitoskomponentissa ilman pohjaa.
• Paneelin paksuusalue: Kiinnitysmutterin tai pidikkeen on oltava yhteensopiva paneelin todellisen paksuuden kanssa; useimmat valmistajat julkaisevat paneelin paksuusalueet jokaiselle osanumerolle.
• Pään muoto ja halkaisija: Aerodynaamisille tai esteettisille pinnoille tarvitaan upotettuja tai upotettuja päitä; pannun tai suurilaippaiset päät jakavat puristusvoiman laajemmalle alueelle ohuissa paneeleissa.
• Materiaali ja viimeistely: Yllä kuvatulla tavalla sovita ympäristöaltistukseen ja mahdollisiin galvaaniseen yhteensopivuusvaatimuksiin paneelimateriaalin kanssa.
• Asennustapa: Varmista, tarvitaanko puristus, hitsaus, puristussovitus vai kelluva pidike paneelimateriaalin ja käytettävissä olevien asennustyökalujen perusteella.

Parhaat asennuksen käytännöt pitkäaikaista suorituskykyä varten

Jopa laadukkain paneeliruuvi ei toimi, jos se asennetaan väärin. Kiinnityselementin asentaminen – olipa se sitten puristusmutteri, hitsausmutteri tai puristussisäke – on vaihe, joka aiheuttaa yleisimmin vikoja. Clinch-tyyppisissä pidikkeissä paneelin reiän halkaisija on pidettävä valmistajan ilmoittamassa toleranssissa, tyypillisesti ±0,05 mm:n sisällä. Ylisuuri reikä johtaa löysään kiinnitykseen, jonka ulosveto- ja vääntövoima ei ole riittävä, kun taas alimitoitettu reikä voi halkeilla ohuita paneeleja tai saada pidikkeen istumaan ylpeänä pinnasta.

Puristuskiinnikkeiden asennuksessa käytettävä puristusvoima tulee asettaa käyttämällä valmistajan suosittelemaa voimaaluetta ja tarkistaa kalibroidulla puristimella. Liiallinen puristus voi vääntää paneelimateriaalia puristusvyöhykkeen ympärillä, vääristää tasaisuutta ja aiheuttaa virheitä yhteensopivien komponenttien kanssa. Alipuristus jättää pidikkeen riittämättömäksi ankkuroitumaan. Suuren volyymin tuotantolinjoille tilastollinen prosessinohjaus puristusvoiman asennuksessa on kannattava investointi, joka ehkäisee asennusvaihteluista johtuvia kenttähäiriöitä.

Kiinnikkeen asennuksen jälkeen itse ruuvi on asetettava paikalleen ja testattava sen tasaisen liikkumisen suhteen – ruuvin tulee liikkua vapaasti sisään ja ulos ilman sitoutumista, mutta sen tulee olla tiukasti kiinni sekä täysin kiinni- että sisäänvedetyssä asennossa. Kaikki epätasaisuudet, liiallinen välys tai pysähdyksen epäonnistuminen sisäänvedetyssä asennossa osoittavat joko ruuvissa tai pidikkeessä olevaa ongelmaa, joka tulisi tutkia ennen kuin kokoonpano lähtee tuotantolattialta.

Yleiset teollisuudenalat, jotka luottavat kiinnityspaneeliruuveihin

Kiinnitettyjä paneeliruuveja esiintyy erittäin laajalla valikoimalla teollisuudenaloja, koska niiden ratkaisemat ydinongelmat – kadonneet kiinnikkeet, hidas paneelien pääsy ja kokoonpanovirheet – ovat yleisiä. Tietoliikenteessä niitä käytetään tukiasemalaitteiden ja konesalin kytkimien liityntäpaneeleissa, joissa teknikoiden tulee avata ja sulkea paneelit nopeasti verkon huollon aikana ilman, että vaarana on irrallisten laitteiden putoaminen viereisiin jännitteisiin laitteisiin. Autoteollisuudessa suljetut kiinnikkeet on määritelty sähköajoneuvojen konepellin suojapeitteille, sisäverhoilupaneeleille ja akkukoteloille, joissa huollettavuus ajoneuvon käyttöiän aikana on säädös ja asiakastyytyväisyysvaatimus.

Lääketieteellisten laitteiden valmistajat luottavat voimakkaasti paneelien kiinnitysruuveihin laitekoteloissa, jotka on puhdistettava ja steriloitava usein. Kiinnitetty ruuvi eliminoi riskin, että löysä kiinnike saastuttaa steriilin kentän. Puolustus- ja ilmailualan urakoitsijat määrittelevät kiinnityspaneeliruuveja avioniikkalaitteisiin, maatukilaitteisiin ja ajoneuvojen panssaripaneeleihin, joissa ympäristön äärimmäisyydet ja toiminnan kannalta kriittinen luotettavuus edellyttävät ehdotonta varmuutta siitä, ettei huoltoteknikko voi vahingossa jättää kiinnitintä herkkien laitteiden sisään. Kaikilla näillä aloilla panostettuihin paneeliruuveihin tehdyt investoinnit tuottavat tulosta lyhennetyssä kokoonpanoajassa, pienemmissä takuuvaatimuksissa ja parannetussa huollettavuudessa tuotteen koko elinkaaren aikana.
